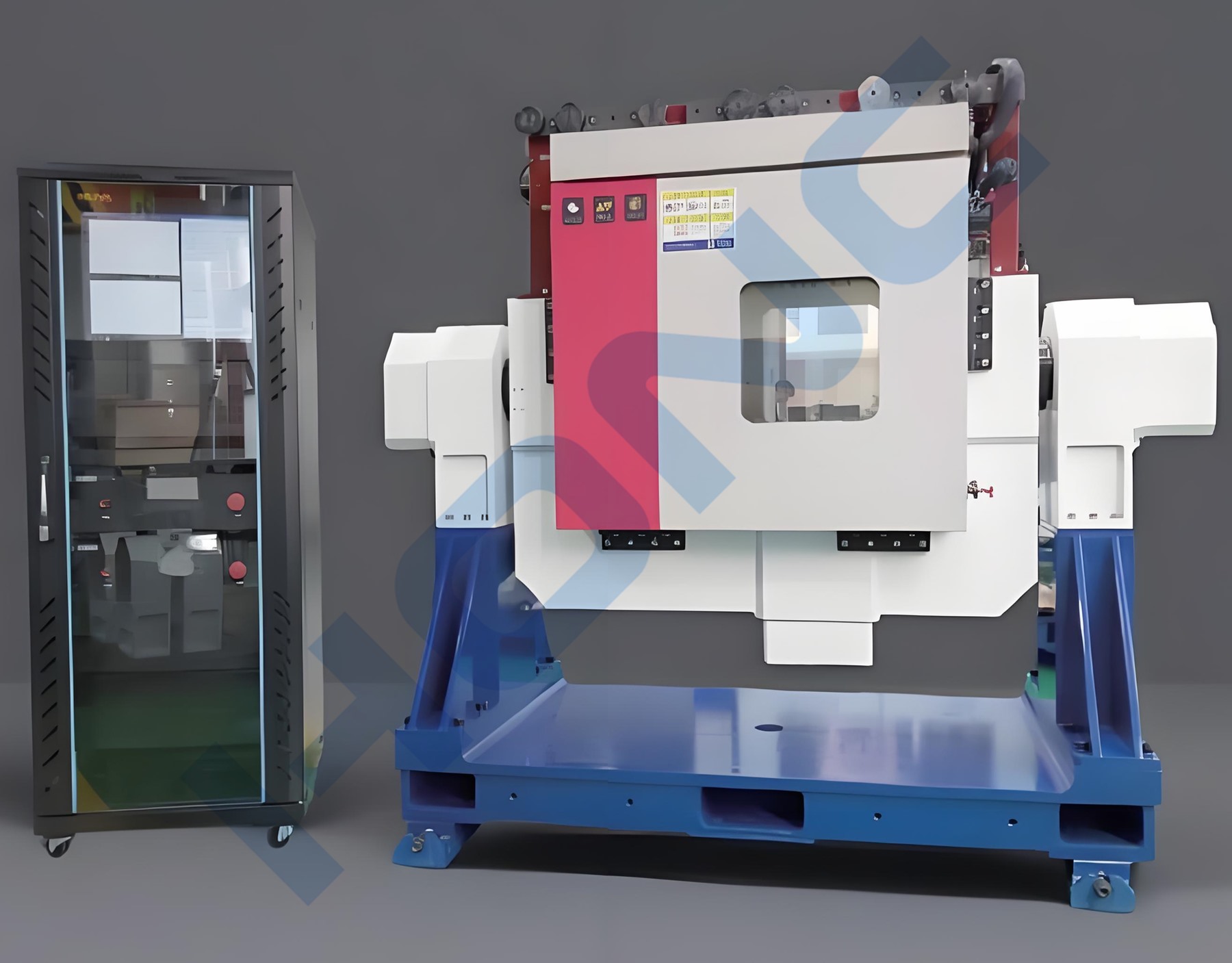

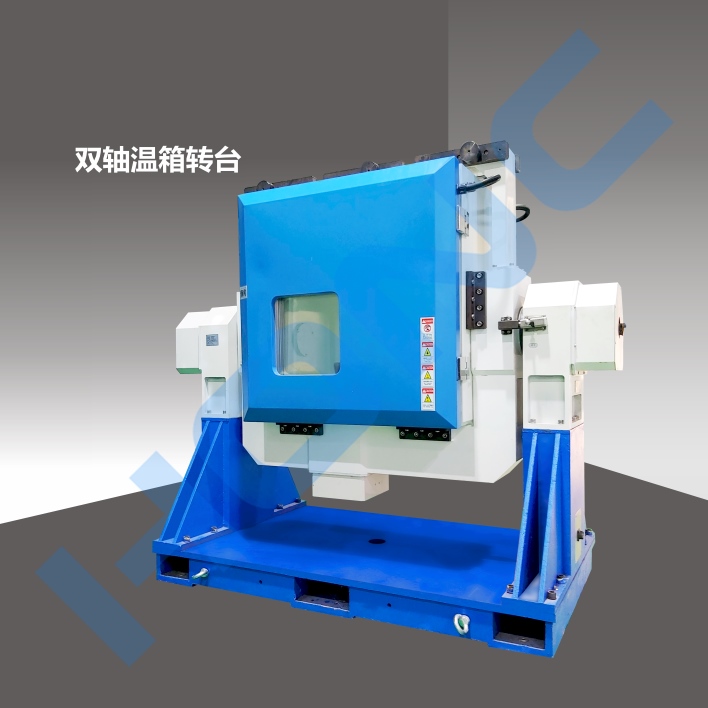

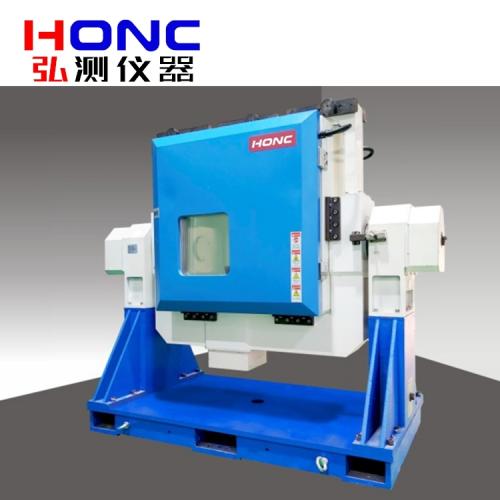

2FDT-400WK型 雙軸溫箱轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
雙軸溫控轉臺是為光纖陀螺及IMU的研究試驗、生產調試和維修校準而研制的專用精密設備，主要用于速率和位置功能試驗，具有性能穩定、運轉可靠、操作簡單、購置成本低等特點。本設備也可以用于其它慣性元件及裝置的試驗測試。
The dual-axis temperature control turntable is a special precision equipment developed for the research, testing, production debugging and maintenance calibration of fiber optic gyroscopes and IMUs. It is mainly used for rate and position function tests. It has the characteristics of stable performance, reliable operation, simple operation and low cost. The equipment can also be used for experimental testing of other inertial components and devices.
技術指標 Technical indicators
1.負載重量/Load Weight：30Kg (純負載，不含溫箱)；【可根據用戶要求定制】
2.臺面直徑/Table Diameter：Φ400mm；【可根據用戶要求定制】
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/Rotary Accuracy Of Dual-Axis：±3"；
6.軸線垂直度/Perpendicularity Of Dual-Axis：±3"；
7.軸線相交度/Intersection Of Dual-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/ Positioning Error Of Angular Position：
外軸/ Outer Frame：±3"；【可根據用戶要求定制】
內軸/ Inner Frame：±2"；【可根據用戶要求定制】
9.角位置定位重復性/ Positioning Repeatability Of Angular Position：±2"；
10.速率范圍/Rate Range：
內軸/ Inner Frame：±0.001°/s～±800°/s；【可根據用戶要求定制】
外軸/ Outer Frame：±0.001°/s～±200°/s?！究筛鶕?jù)用戶要求定制】
11.速率精度及平穩性/RateAccuracy：
ω≤1°/s，2×10-3 (1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4 (10°平均法 Average)；
ω≥10°/s，2×10-5 (360°平均法 Average)。
12.最大角加速度/Maximum Angular Acceleration：
內軸/ Inner Frame：≥400°/s2；
外軸/ Outer Frame：≥50°/s2；
13.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
14.溫控箱參數/Temperature control box parameters：
溫度范圍/Temperature Range：-55℃~+100℃；【可根據用戶要求定制】
溫度偏差/Temperature Error：±1℃；
溫度波動度/Temperature Fluctuation：±1℃；
溫度均勻性/Temperature Uniformity：±2℃；
最大升降溫速率/Maximum Heating And Cooling Rate：≥3℃/min；
箱內尺寸/Dimensions Inside The Box：450mm×450mm×450mm；【可根據用戶要求定制】
內部容積/Internal volume：約91升（About 91 liters）；
箱體外型尺寸/Box size：約900mmx700mmx900mm (寬 x 深 x 高)/Approx. 900mmx700mmx900mm (width x depth x height)；
機組（含控制柜）尺寸/Unit (including control cabinet) size：約1800mm×1100mm×1900 (寬 x 深 x 高)/Approx. 1800mm×1100mm×1900 (width x depth x height)；
