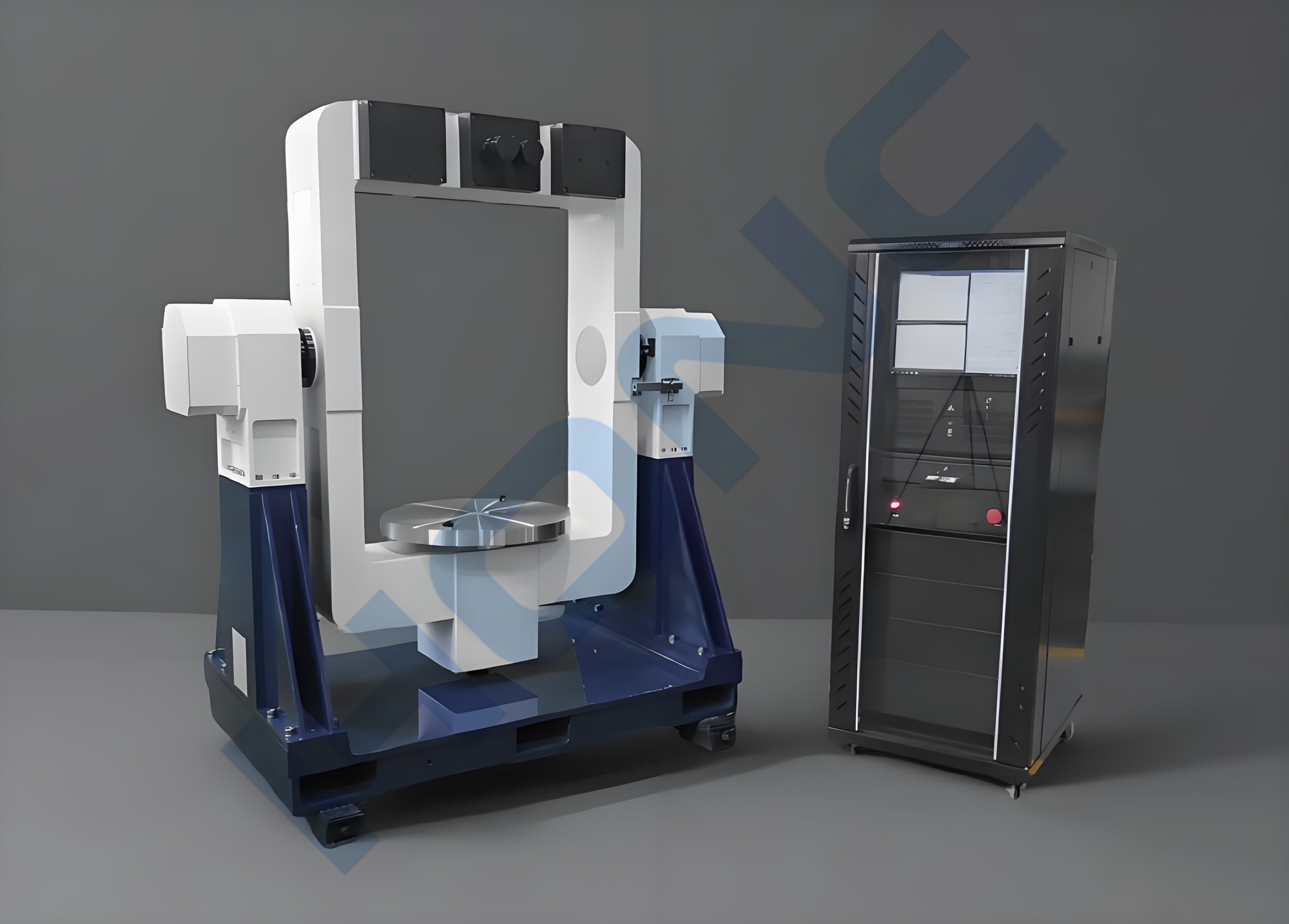

2FDT-600GZ型 雙軸電動跟蹤轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

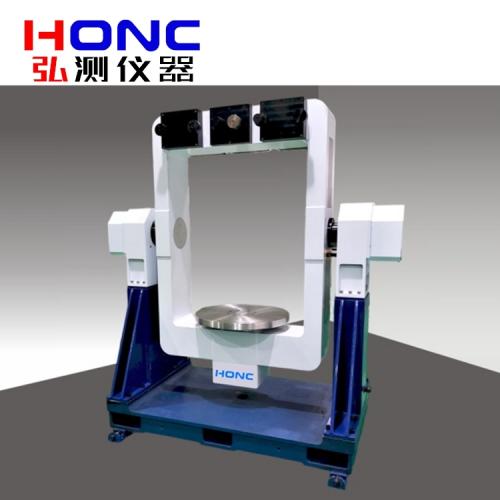

雙軸跟蹤轉臺擁有方位軸 (X)、俯仰軸（Y）兩個運動自由度，是一種臺面式的二維精密測試設備。主要用于精密元器件、組件的位置、速率、搖擺、跟蹤等功能的試驗測試。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y). It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, swing, tracking and other functions of precision components.

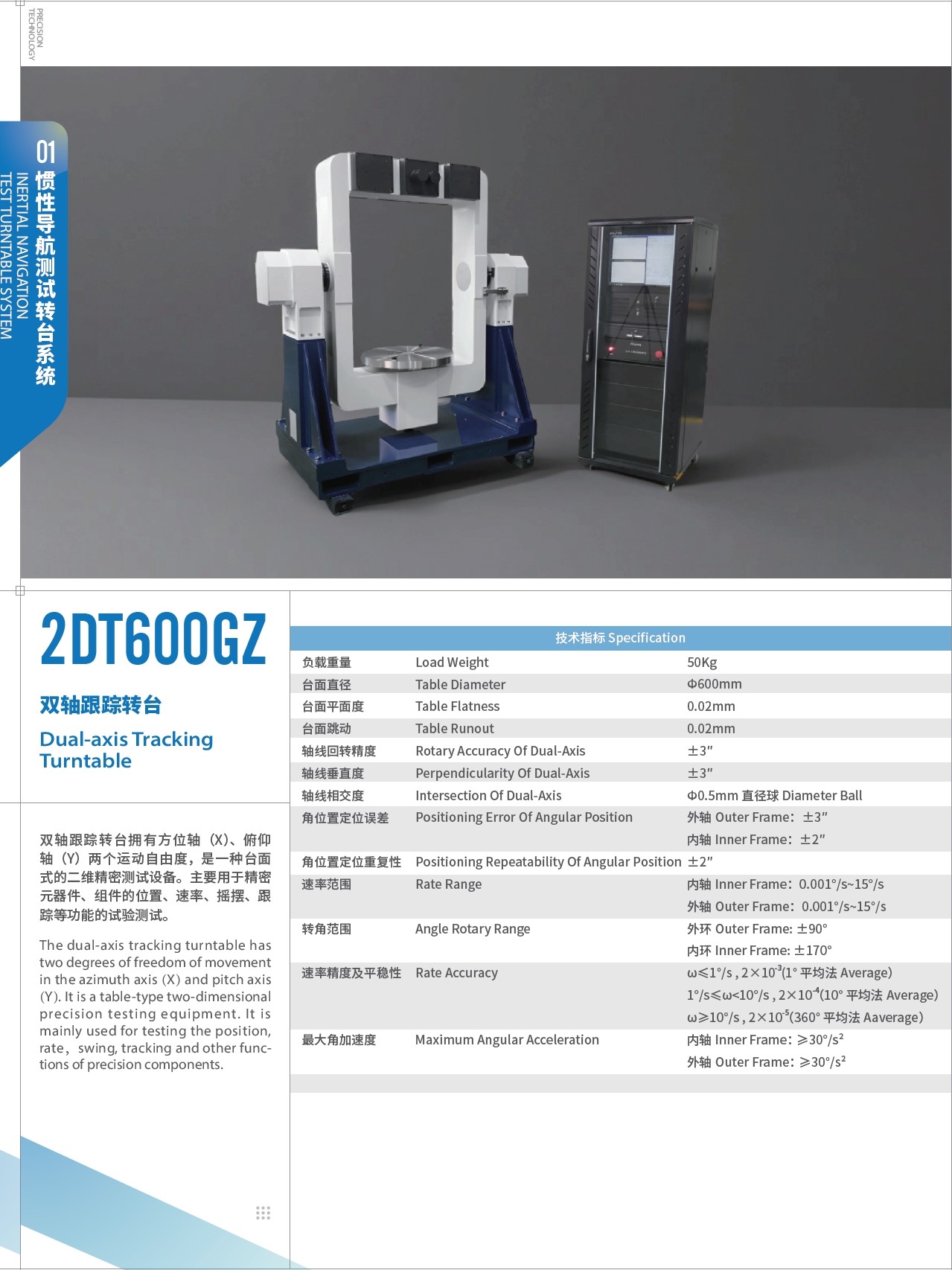

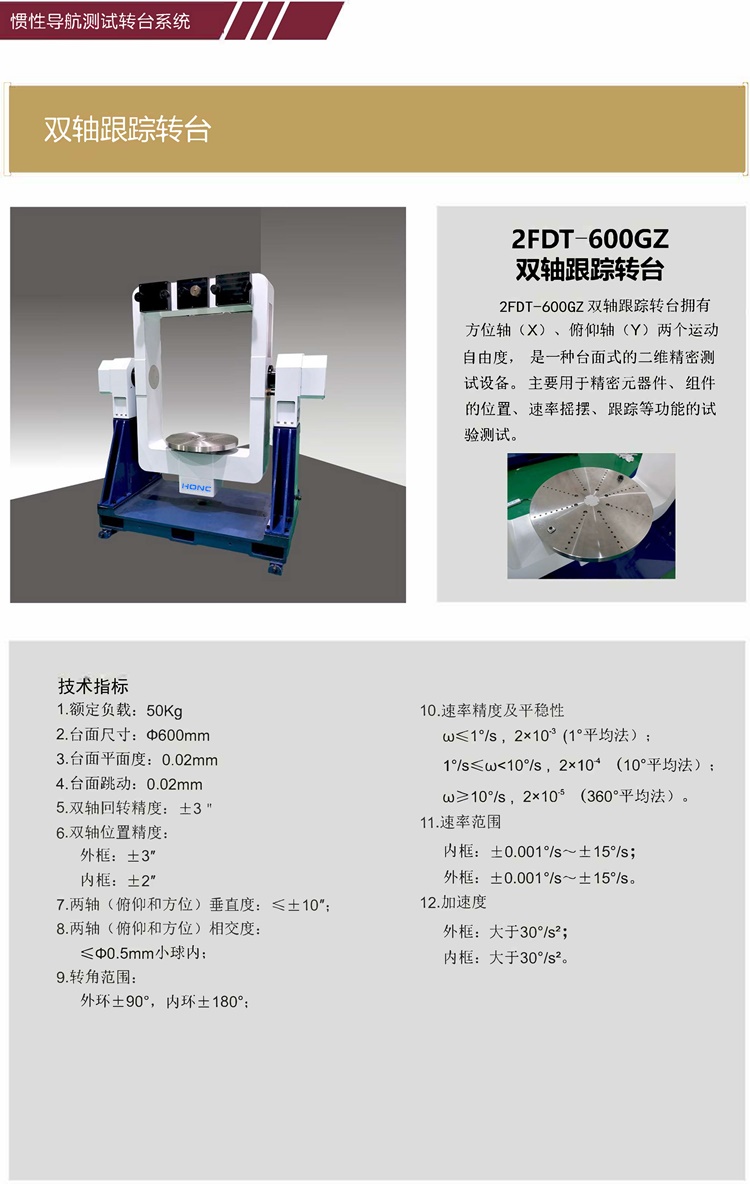

技術指標 Technical indicators
1.額定負載/Load Weight：50Kg；
2.臺面尺寸/Table Diameter：Ф600mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.雙軸回轉精度/Rotary Accuracy Of Dual-Axis：±3＂；
6.雙軸垂直度/Perpendicularity Of Dual-Axis：±3＂；
7.軸線相交度/Intersection Of Dual-Axis：Ф0.5mm 直徑球/Diameter Ball；
8.角位置定位誤差/Positioning Error Of Angular Position：
外軸Outer Frame：±3″；
內軸Inner Frame：±2″；
9.角位置定位重復性/Positioning Repeatability Of Angular Position：±2″；
10.轉角范圍/Angle Rotary Range：
外環/Outer Frame: ±90°；
內環/Inner Frame: ±170°；
11.速率精度及平穩性：
ω≤1°/s，2×10-3 (1° 平均法Average）；
1°/s≤ω<10°/s，2×10-4 （ 10° 平均法Average）；
ω≥10°/s，2×10-5 （ 360° 平均法 Aaverage）。
12.速率范圍/Rate Range：
內軸/Inner Frame：±0.001°/s～±15°/s；
外軸/Outer Frame：±0.001°/s～±15°/s。
13.最大角加速度/Maximum Angular Acceleration：
內軸/Inner Frame：≥30°/s2；
外軸/Outer Frame：≥30°/s2；
