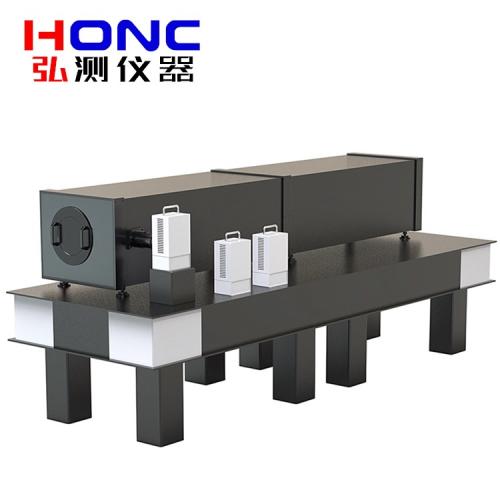

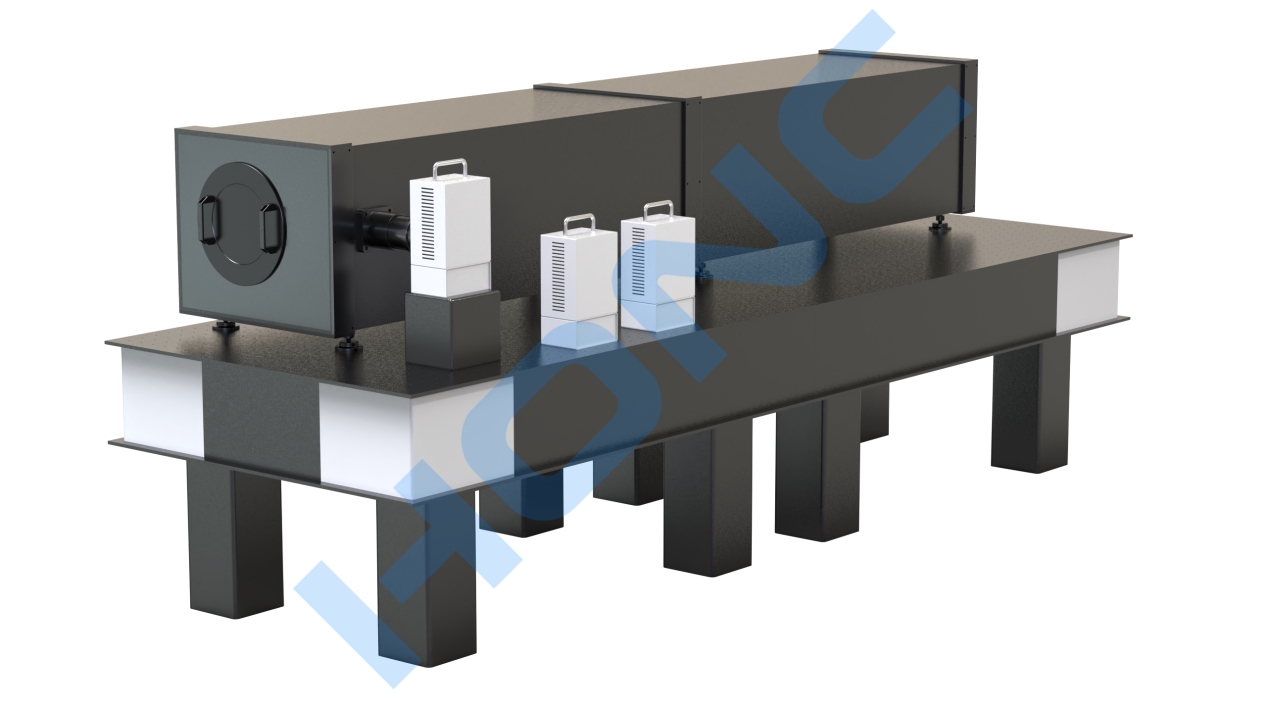

HLZ300-3000FDZ型 離軸三反射式平行光管(非標定制、三反射)
(口徑:φ300mm、焦距:3000mm)
新款外觀,僅供參考,請以實物圖為準
產品簡介 Product introduction
HLZ300-3000F型 離軸三反射式平行光管(Φ300mm),是系統經過嚴格調校的高精度平行光管。主要用于光學儀器成像檢測、多光軸多波段光學系統調校的光學儀器。該儀器具有測量孔徑大、光譜范圍寬等優點;可用于光學儀器成像檢測、多光軸多波段光學系統調校;本系列平行光管主要可用于激光光軸、電視光軸、目視光軸間的光軸平行性調校;平行光管配以不同的目標分劃板,可廣泛用于光學儀器幾何參數(焦距、相對孔徑等)、成像質量(星點檢驗、目視分辨率檢驗)等參數測量;配以黑體面源可實現紅外成像質量檢測及光軸調校;配以激光光源可以擴束大口徑平行光。配備其它附件也可進行光學系統的其它參數測量。
離軸平行光管是一種用于物理學、自然科學相關工程與技術領域的物理性能測試儀器,主要是用來產生平行光束的光學儀器;是裝校調整光學儀器的重要工具,還可以用于測定透鏡組的焦距,鑒別率,及光學系統成像質量等。
其主要功能如下:
1、用于可見光、紅外及激光等多波段系統的光軸調校;
2、配以不同的分劃板并結合其他附件,可用于光學系統基本參數的檢測;
3、配以面源黑體可實現紅外波段成像質量檢測及光軸調校;
4、配以激光光源可以組成激光平行光管,實現激光擴束功能;
5、可以提供一束超低發散角的平行光;
6、模擬無窮遠目標;
產品光路圖
技術指標 Technical indicators
1、有效通光孔徑:φ300mm;
2、焦距:3000mm;
3、線視場:(角視場2w:≥0.76°);
4、系統波像差:軸上RMS優于λ/10(λ@632.8nm);
5、工作波段:3μm~20μm;
7、結構形式:離軸RC;
8、工作溫度:20℃±5℃;
9、光束平行性:≤10″;
10、尺寸:小于1450mm×800mm×550mm;
11、光軸中心高:300mm,可根據客戶要求設計;
12、安裝接口:標準光學平臺;
13、其他結構:統一分劃板接口;
標準配置 Standard configuration
名稱
數量
單位
詳細信息
平行光管
1
套
帶框毛玻璃
1
件
濾光片
3
件
綠色、橙色、中性
光源組件
1
套
12V30W鹵素光源
帶框分劃板
(適用于可見光波段)
12
件
帶框十字分劃板1件;
分辨率板(1#-5#)各1件;
玻羅板1件;
星點板(0.1/0.2/0.01/0.02/0.05)各1件;
電動旋轉式靶板
1
套
可選配置(定制)
金屬針孔板
1
件
可選配置(定制)
金屬十字分劃板
1
件
可選配置(定制)
金屬四桿靶
1
件
可選配置(定制)
黑體
1
件
可選配置(定制)
光學平臺
1
臺
選 配
選配附件 Optional accessories
