多光軸標校測試系統
新款外觀,僅供參考,請以實物圖為準
產品簡介 Product introduction

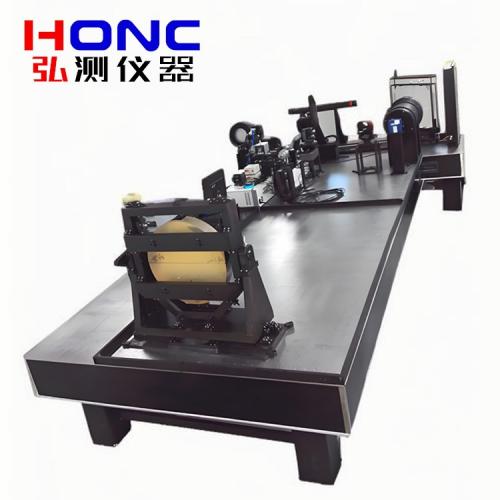

多光軸標校測試系統用于綜合光電產品的光軸調校和光學參數測試,如包含紅外觀瞄組件、白光電視觀瞄組件、激光測距機組件、多孔徑高能激光發射組件等綜合光電產品的光軸標校和測試,并對激光光束質量進行分析,測量激光輸出功率。
該系統采用Φ500mm離軸拋物面系統作為主要測試光路,通過巨型楔形鏡進行分光衰減,高精度平面反射鏡和電控導軌進行光路切換,寬光譜CCD相機對測量數據進行采集,最后通過計算機軟件處理得出各項參數。
性能特點 Performance characteristics
1)實現激光功率和光束質量的測試;
2)實現單光束激光準直度測試;
3)實現多光束光軸平行度測試;
4)實現多光譜視軸的平行度測試;
5)實現視軸和發射激光光軸平行度測試;
6)系統自檢功能。
技術指標 Technical indicators
1)單束激光束準直度測試誤差:<0.01mrad;
2)各激光束不平行度測試誤差:<0.01mrad;
3)各激光軸、視軸不平行度測試誤差:<0.01mrad;
4)各激光光軸陣列光斑空間排布位置測試誤差:<0.1%。
