增量式圓感應同步器【高精度測角系統及編碼器】
產品簡介 Product introduction

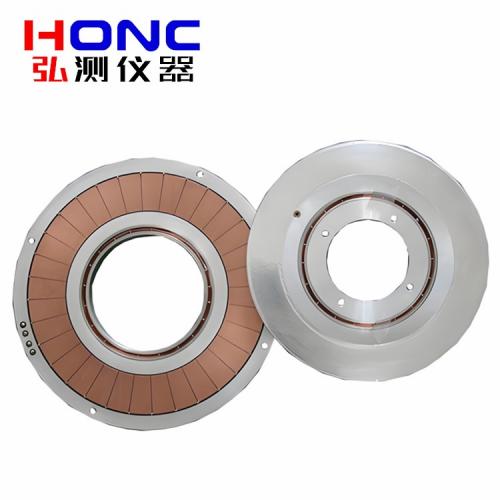

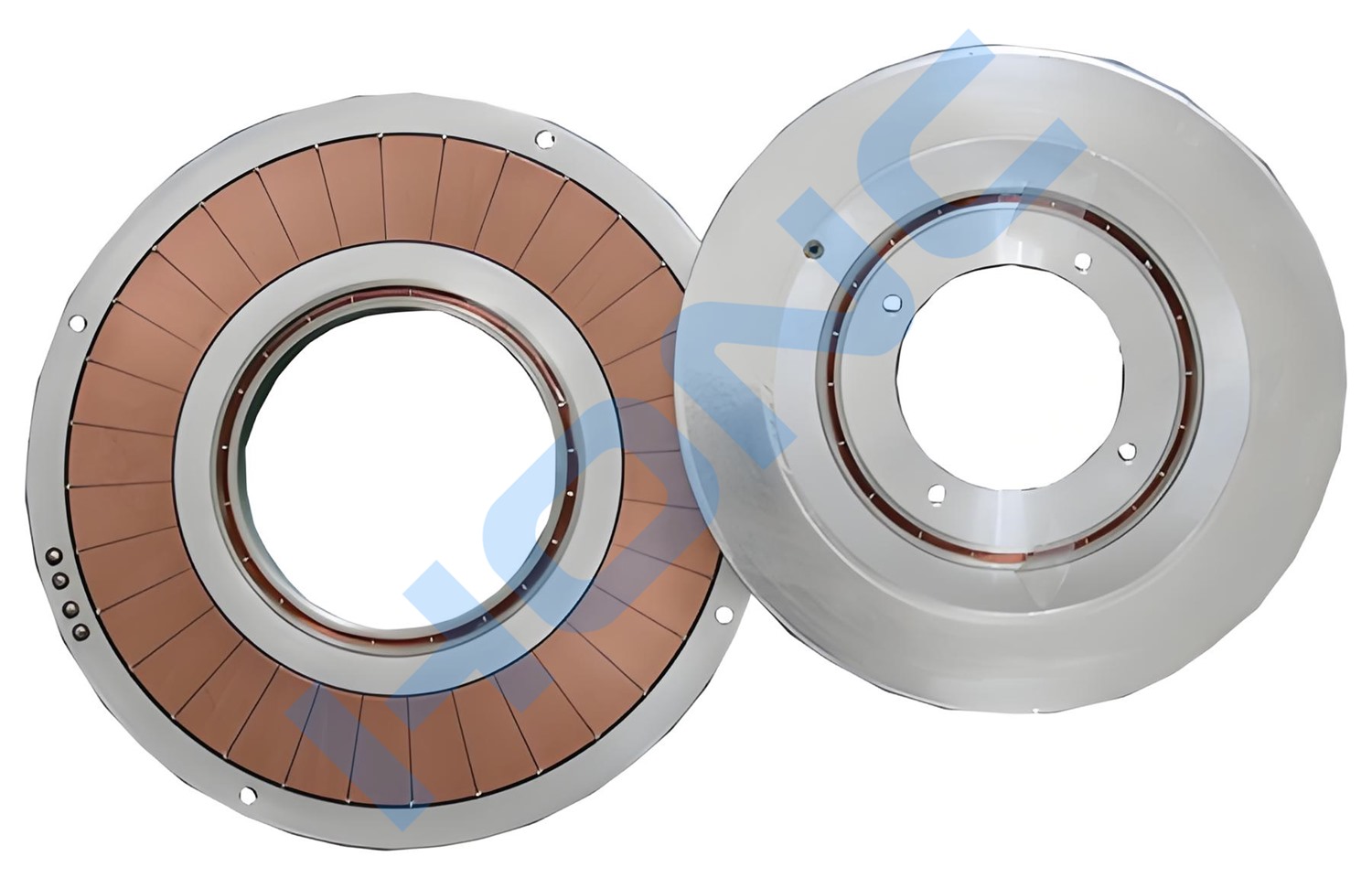

圓感應同步器/Circular Inductosyns
圓感應同步器是一種角度傳感器，整體呈扁平結構形式，具備原始精度高、無需補碼、超高重復性、抗震動·抗沖擊、抗干擾·無磁漏、耐溫循、耐霉菌·耐鹽霧、使用壽命長等一些列優點，具備在軌經驗因而常用于轉臺、陀螺平臺、火炮控制、雷達天線跟蹤、導彈制導、經緯儀、精密機床或測量儀器設備的分度裝置。
The circular induction synchronizer is an angle sensor with a flat structure. It has a series of advantages such as high original accuracy, no need code complement, ultra-high repeatability, vibration resistance, impact resistance, interference resistance, no magnetic leakage, temperature cycle resistance, mold resistance, salt spray resistance, and long service life. It has on-orbit experience and is often used as an indexing device for turntables, gyroplatforms, artillery control, radar antenna tracking, missile guidance, theodolite, precision machine tools or measuring instruments.
高精度測角系統及編碼器的傳感探頭是圓感應同步器，圓感應同步器是一種電磁感應位置檢測元件，由定、轉子兩個分部件組成，通過定、轉子多極平面繞組的互感隨位置變化的電磁感應原理實現高精度角度測量。圓感應同步器是一種以金屬為基體的傳感元件，從而使得基于它的整個測角系統具有較高的可靠性，基于圓感應同步器的高精度測角系統的特性主要體現在如下幾個方面：
（1） 測角精度高，可達到±3″（峰峰值6″）。
（2） 對溫度的影響不敏感，可在-40°~+85°的溫度范圍內工作，
其中傳感器探頭部分可承受不低于-55°~+100°的工作溫度。
（3） 耐強沖擊，振動。
（4） 耐真空，可在1×10-3Pa的真空環境下正常工作。
（5） 耐油、液體、灰塵、污垢、鹽霧等。
鑒于圓感應同步器的諸多優點，基于它的測角系統在歷來為多場合角度傳感器的首選，尤其在美、日、歐等發達國家的航空航天領域被廣泛應用。世界聞名的哈勃望遠鏡內部就采用了圓感應同步器作為角度傳感元件。
圓感應同步器是一種角度傳感器，它具有耐惡劣環境、測量精度高、壽命長、成本低、安裝方便、運行速度快、穩定可靠等一些列優點，因而其應用領域遍及航天、航空、機械制造、精密儀器、計量等部門。
圓感應同步器常用于轉臺、陀螺平臺、火炮控制、雷達天線跟蹤、導彈制導、經緯儀、精密機床或測量儀器設備的分度裝置?；趫A感應同步器的高精度測角系統及編碼器可廣泛應用在如下領域：回轉工作臺、各類機床設備、慣導測試轉臺、電機、天文望遠鏡、慣性導航系統等。
工作原理 Working principle
測角統包括傳感探頭以及處理電路（含測角盒與前放盒）兩個部件，傳感探頭即圓感應同步器，其基體為鋁材，又包括定子、轉子兩部分，其中定子安置在固定位置上，轉子安裝在旋轉軸上，通過轉子與定子的相對旋轉運動所引起的電磁信號變化進行角度的測量。
測角系統工作時，輸出代表角度值的RS422串口信號（或A、B、Z相脈沖信號），傳感器每周有一個機械絕對零位（選擇RS1或ZS1觸發通信模式即可實現此功能）。
主要性能指標：
（1） 測角精度：±3″~±15″（峰峰值6″~30″）
（2） 轉角范圍：360°連續
（3） 工作溫度：0℃~50℃（C級）；-20℃~55℃（I級）
1.1系統組成

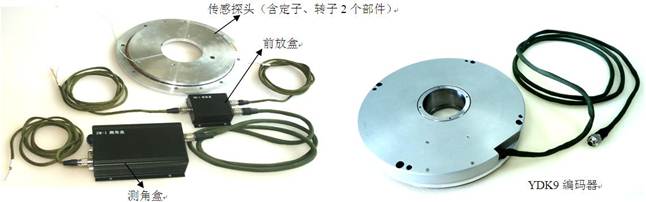

圖1.1 測角系統組成圖
1.2產品使用說明及參數規格表
1、傳感器探頭； 2、線纜L1； 3、線纜L2； 4、前放盒； 5、線纜L3； 6、測角盒； 7、線纜L4。 （1~7各部件在測角系統中的分布可見圖1.1）

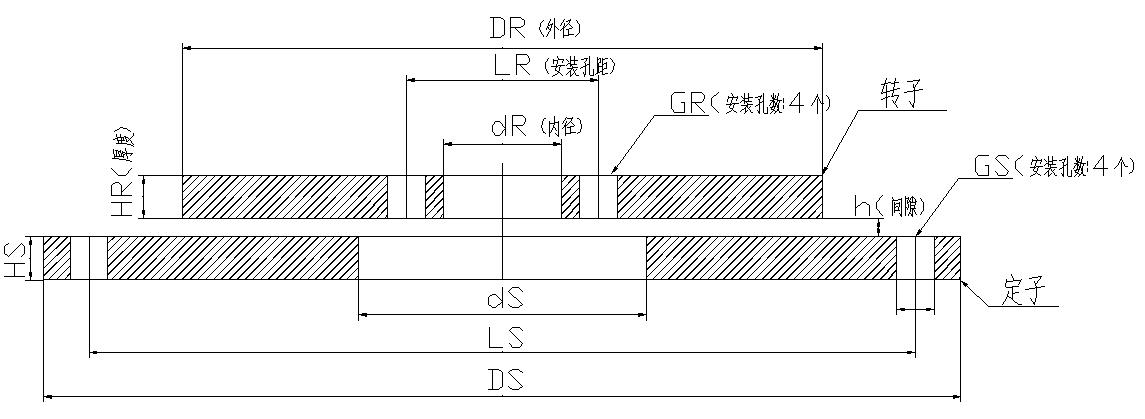

（1） 傳感探頭分為兩部分：定子和轉子，其中定子安裝在固定臺體上，轉子安裝在轉軸上，傳感探頭的信號輸出端在定子上，
激勵端根據具體傳感探頭型號可在轉子上，也可在定子上。
（2） 傳感探頭上的激勵端通過線纜L1與前放盒連接；傳感探頭上的信號輸出端通過線纜L2與前放盒連接。
（3） 前放盒通過線纜L3與測角盒連接，測角盒引出線纜L4（電源）及DB15通信端子。

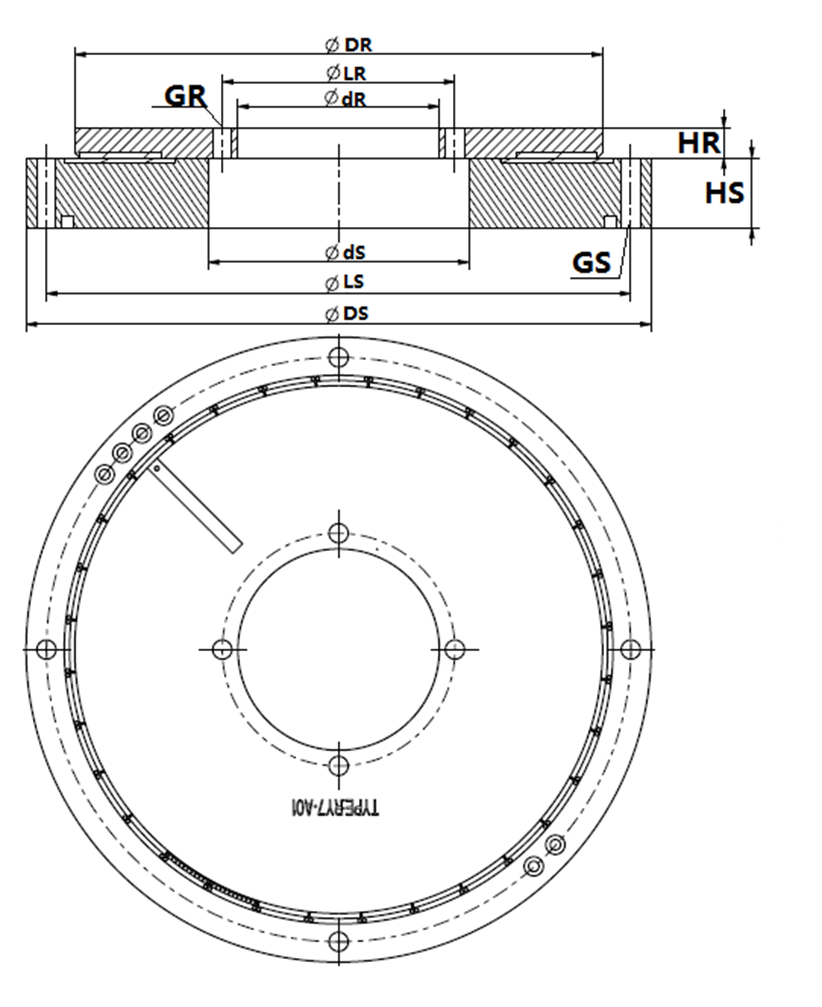

技術指標 Technical indicators
