2DTGZ-650B型 雙軸跟蹤轉臺【衛星跟蹤轉臺系統】
產品簡介 Product introduction
衛星跟蹤轉臺系統/Satellite Tracking Turntable System
衛星跟蹤轉臺系統，是一套在地面上模擬衛星指向與姿態，同時消除地球自轉的影響的裝置。可用于量子通信地面接收站，和量子衛星發射端一起，完成星地量子通信。配合客戶的軟件控制和導星設計，轉臺具備跟蹤低軌衛星的能力。
The satellite tracking turntable system is a set of devices that simulate the pointing and posture of satellites on the ground, while eliminating the influence of the earth's rotation. It can be used for quantum communication ground receiving station, and together with the quantum satellite transmitter, it can complete satellite-to-ground quantum communication. With the customer's software control and guide star design, the turntable has the ability to track low-orbit satellites.

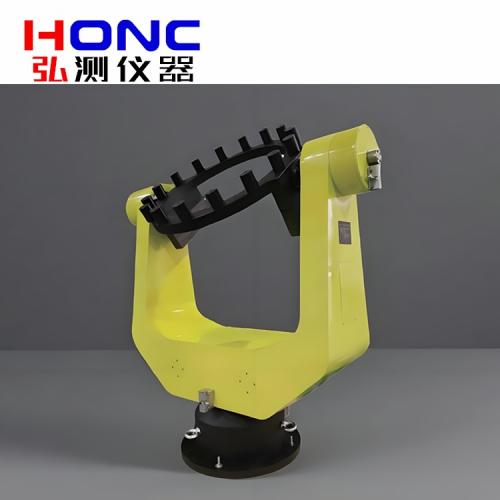

雙軸跟蹤轉臺/Dual-axis TrackingTurntable
雙軸跟蹤轉臺，擁有方位軸(X)、俯仰軸（Y)兩個運動自由度，是一種臺面式的二維精密測試設備。主要用于精密元器件、組件的位置、速率搖擺、跟蹤等功能的試驗測試。
The dual-axis tracking turntable has two degrees of freedom of movement in the azimuth axis (X) and pitch axis (Y).It is a table-type two-dimensional precision testing equipment. It is mainly used for testing the position, rate, sswing, tracking and other functions of precision components.

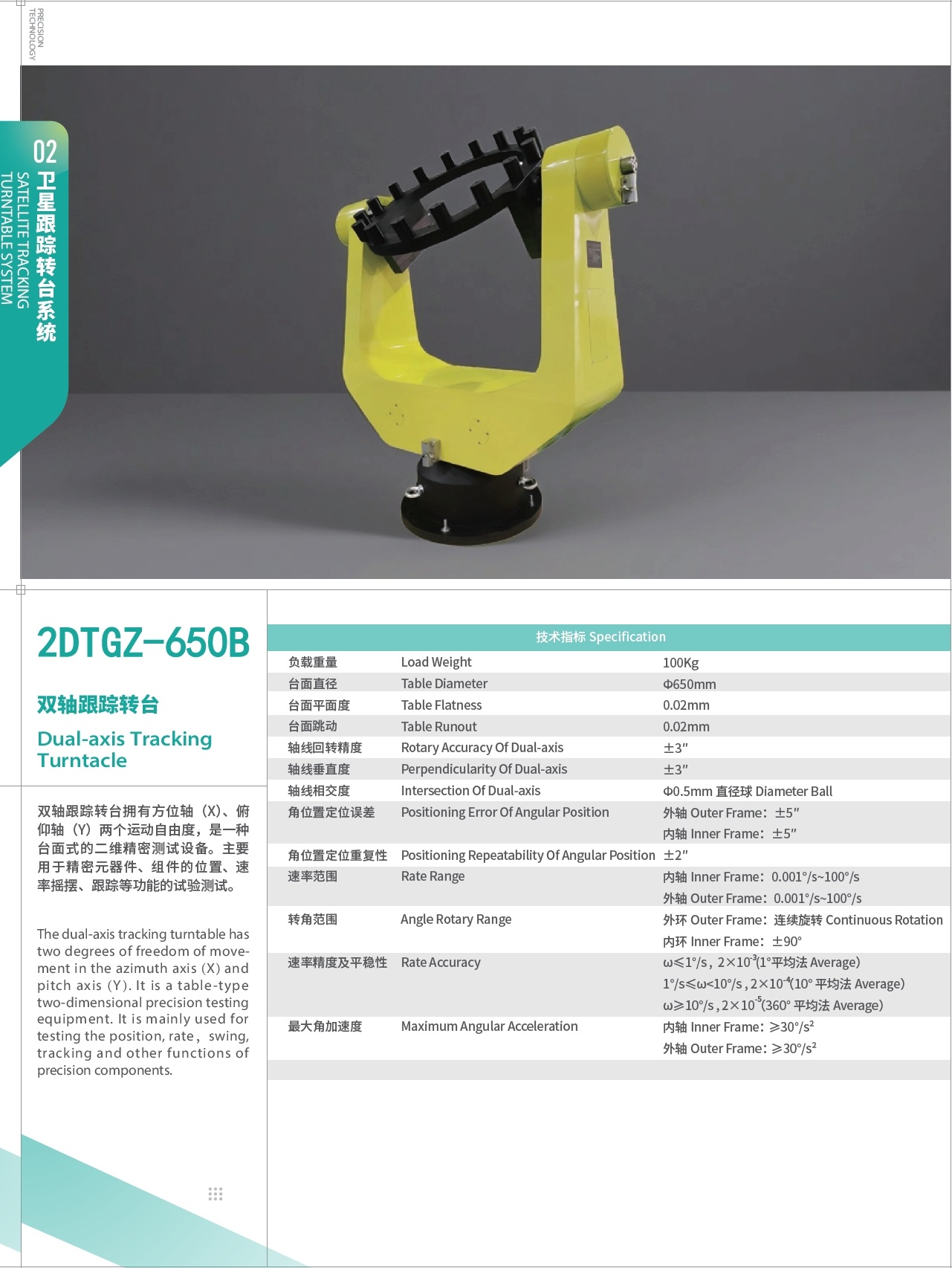

技術指標 Technical indicators
1.負載重量/Load Weight：100Kg；
2.臺面直徑/Table Diameter：Ф650mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout；0.02mm；
5.軸線回轉精度/Rotary Accuracy Of Dual-Axis：±3"；
6.軸線垂直度/Perpendicularity Of Dual-Axis：±3"；
7.軸線相交度/Intersection Of Dual-axis：Ф0.5mm 直徑球/Diameter Ball；
8.角位置定位精度/Positioning Error Of Angular Position：
外軸/Outer Frame：±5″；
內軸/Inner Frame：±5″；
9.角位置定位重復性/Positioning Repeatability Of Angular Position：±2"；
10.速率范圍/Rate Range：
內軸/Inner Frame：0.001°/s~100°/s；
外軸/Outer Frame：0.001°/s~100°/s；
11.轉角范圍/Angle Rotary Range：
外環/Outer Frame：連續旋轉/Continuous Rotation；
內環/Inner Frame：±90°；
12.速率精度及平穩性/Rate Accuracy：
ω≤1°/s，2×10-3(1°平均法 Average)；
1°/s≤ω<10°/s，2×10-4(10°平均法 Average)；
ω≥10°/s，2×10-5(360°平均法 Average)；
13.最大角加速度/Maximum Angular Acceleration：
內軸/Inner Frame：≥30°/s2；
外軸/Outer Frame：≥30°/s2；
