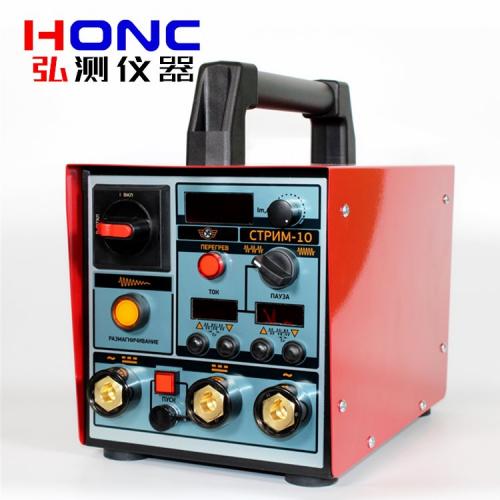

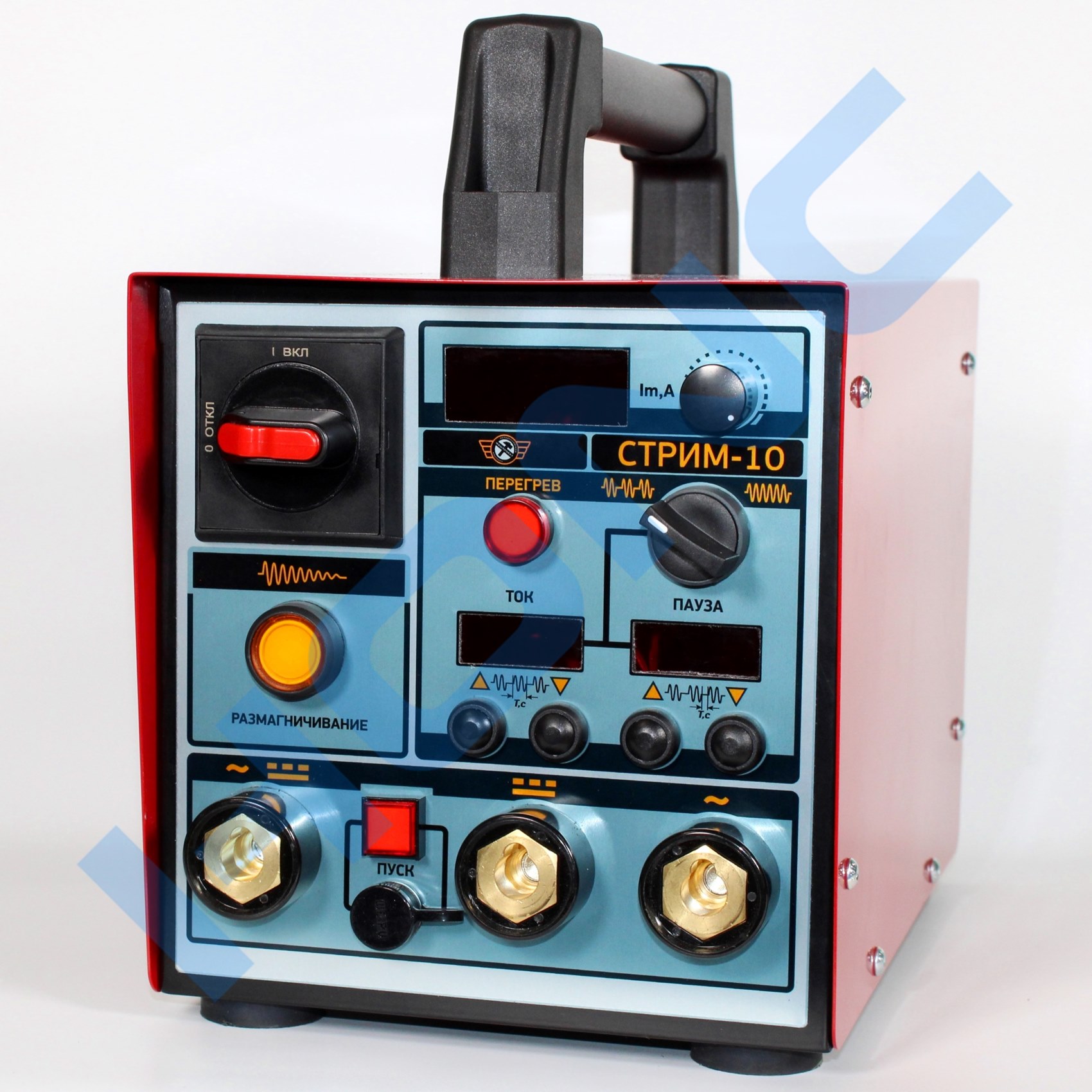

STREAM-10型 便攜式磁粉探傷儀【俄羅斯Mashproject LLC】
Portable magnetic particle flaw detector STREAM-10【Russia Mashproject LLC】
產品簡介 Product introduction
STREAM-10 型 便攜式磁粉探傷儀，專為檢測鐵磁材料產品的表面和近表面缺陷而設計，可識別未熔合、裂紋和團塊。
探傷儀用于檢查各種工件、金屬結構、鐵路交通運輸零部件在制造過程中和運行過程中的組織狀態、強度和其他機械性能。
該設備設計用于在現場、生產或?qū)嶒炇覘l件下進行磁粉檢測。該設備用于檢測鐵磁材料制品的表面和近表面缺陷：裂紋、剝落、未熔合。
應用范圍 Applications
● 建筑金屬結構
● 齒輪
● 鑄件
● 鍛件
工作原理 Working principle
對測試對象進行磁化，以尋找各種不連續性，然后進行退磁。
磁粉檢測是一種非常常見的無損檢測方法，需要將特殊的磁粉涂抹在被研究的表面上。

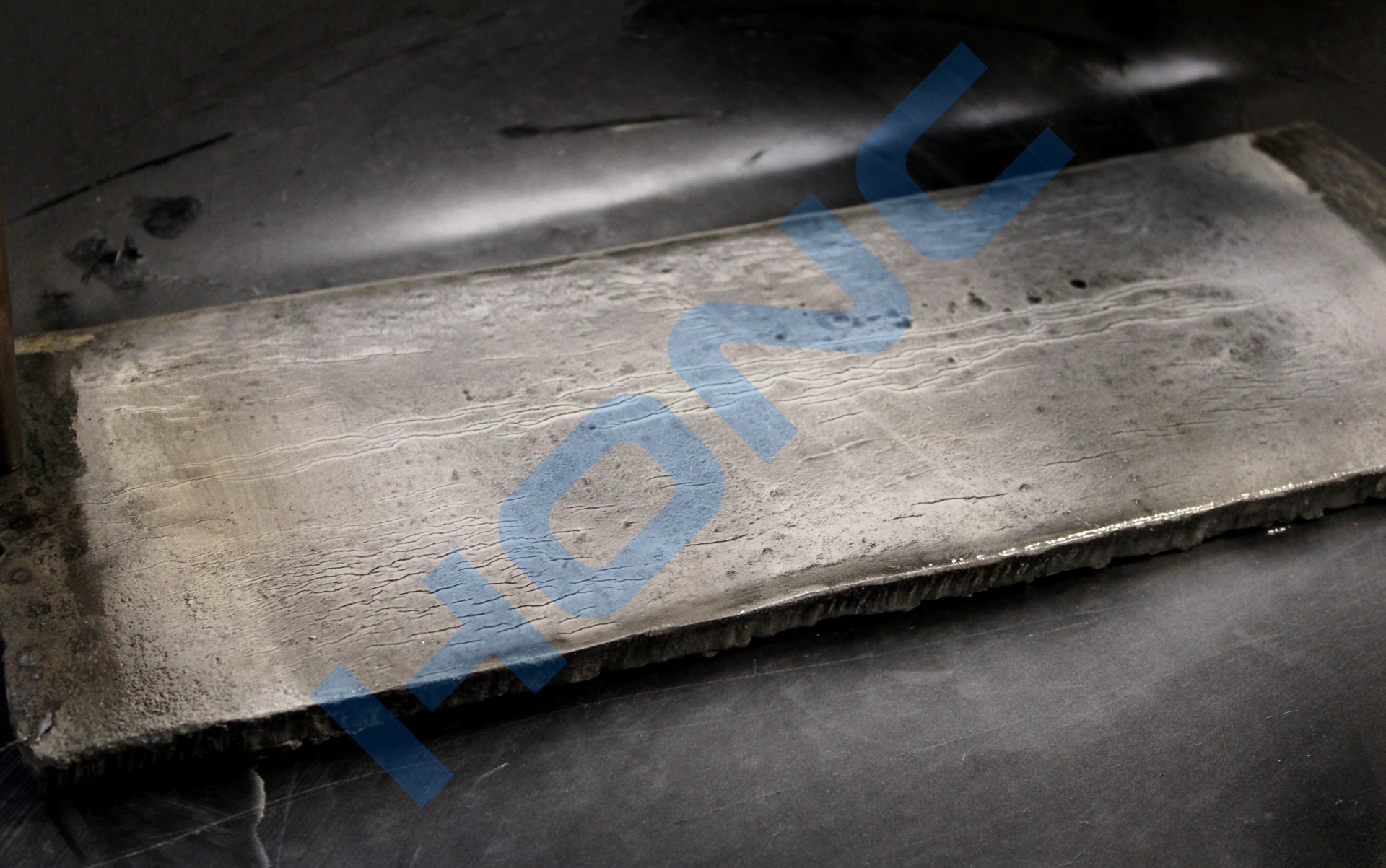

當控制區磁化時，在缺陷正上方觀察到磁力線的最高密度。磁化粉末顆粒在此位置聚集并形成一定的結構。遠離缺陷（裂紋、不連續等）時，粉末顆粒的密度會降低。
隨后，對指示線進行視覺解讀：表面和亞表面缺陷的位置、方向和范圍。所得圖案也可與磁粉探傷的參考樣品進行比較。
性能特點 Performance characteristics
● 該設備的移動性和輕重量（16 公斤）與產生的輸出電流的高值成功結合在一起。
● 操作員可以對測試對象進行圓形和縱向磁化。
● 提供不帶直流電的 STREAM-10A 版本。
● 該探傷儀是根據GOST R 56512-2015“無損檢測。磁粉檢測法。典型工藝流程”和GOST R 53700-2009“無損檢測。磁粉檢測法。第3部分。設備”開發的。
● 交流和直流（整流半波）工作模式允許對測試對象進行圓形和縱向磁化。
● 電流幅度平滑調節。
● 連續和間歇（脈沖）電流磁化。
● 恒流磁化、脈沖電流磁化。
● 直接顯示磁化電流的幅值。
● 靈活設置間歇電流，最高可達單脈沖操作。
● 測試對象的自動消磁。
● 關機時保存設置。
● 自動過熱保護。
● 連接各種充磁設備。
● 適用于現場條件以及車間和實驗室對鐵磁材料制成的測試對象進行無損檢測。

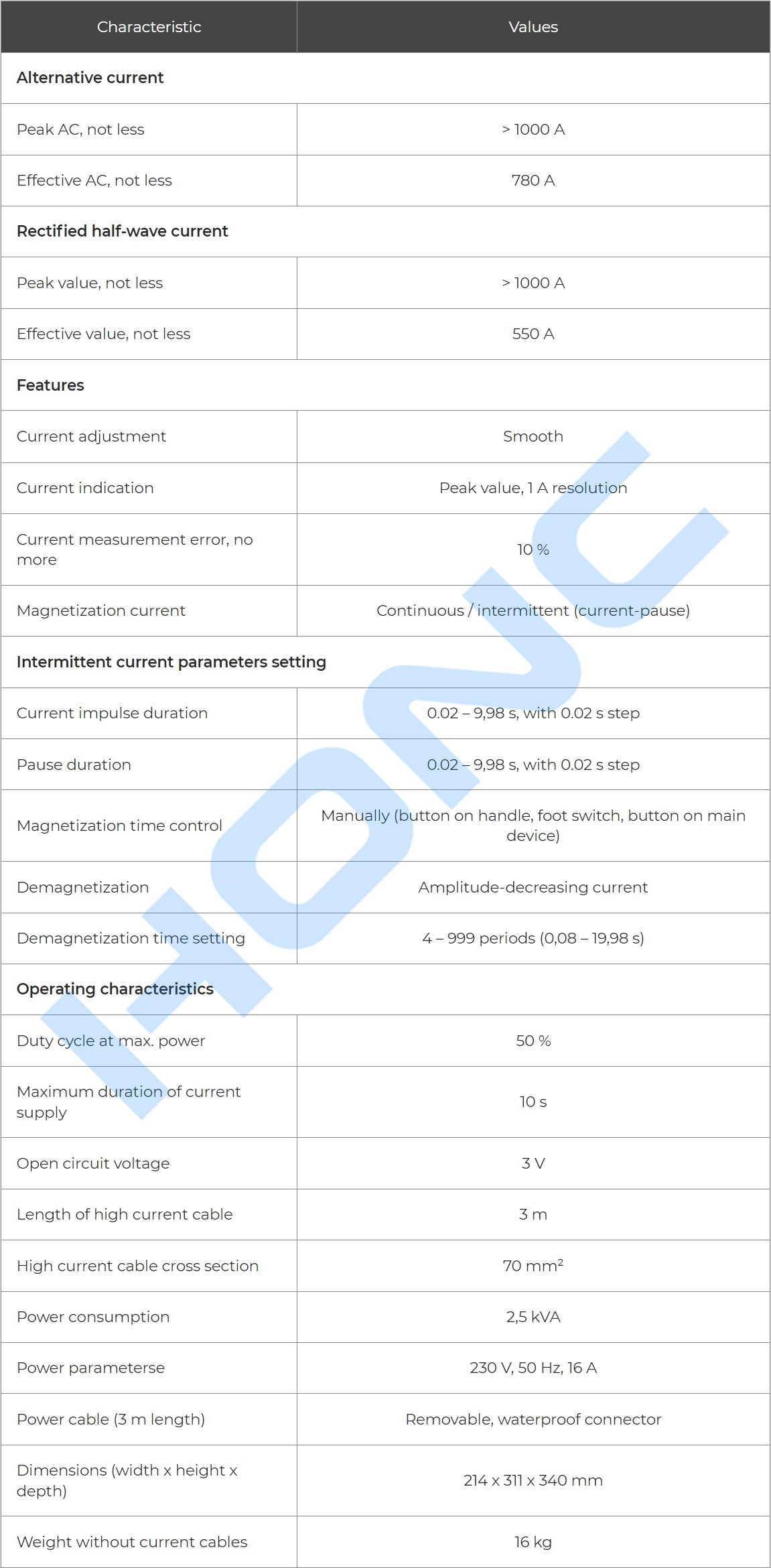

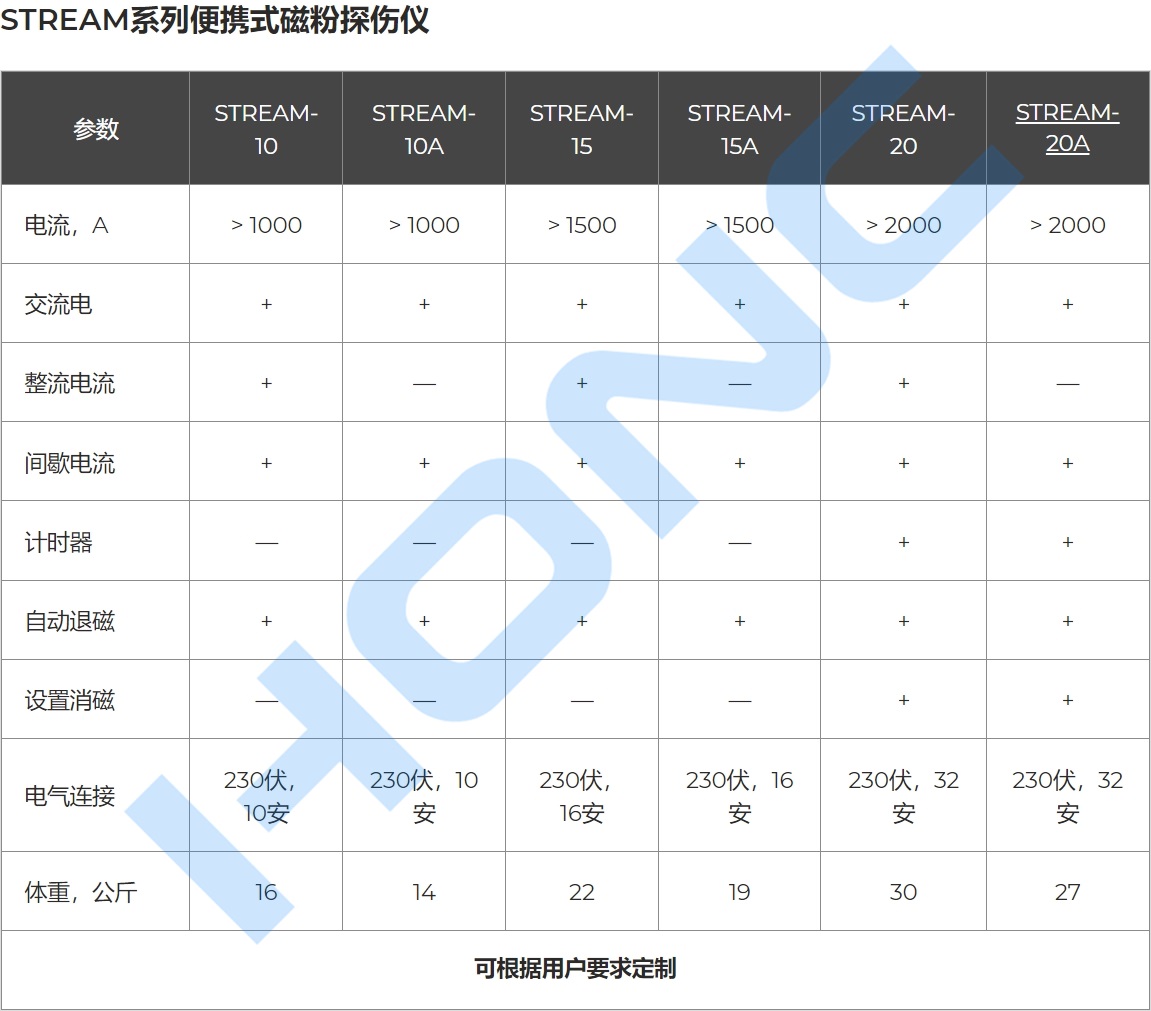

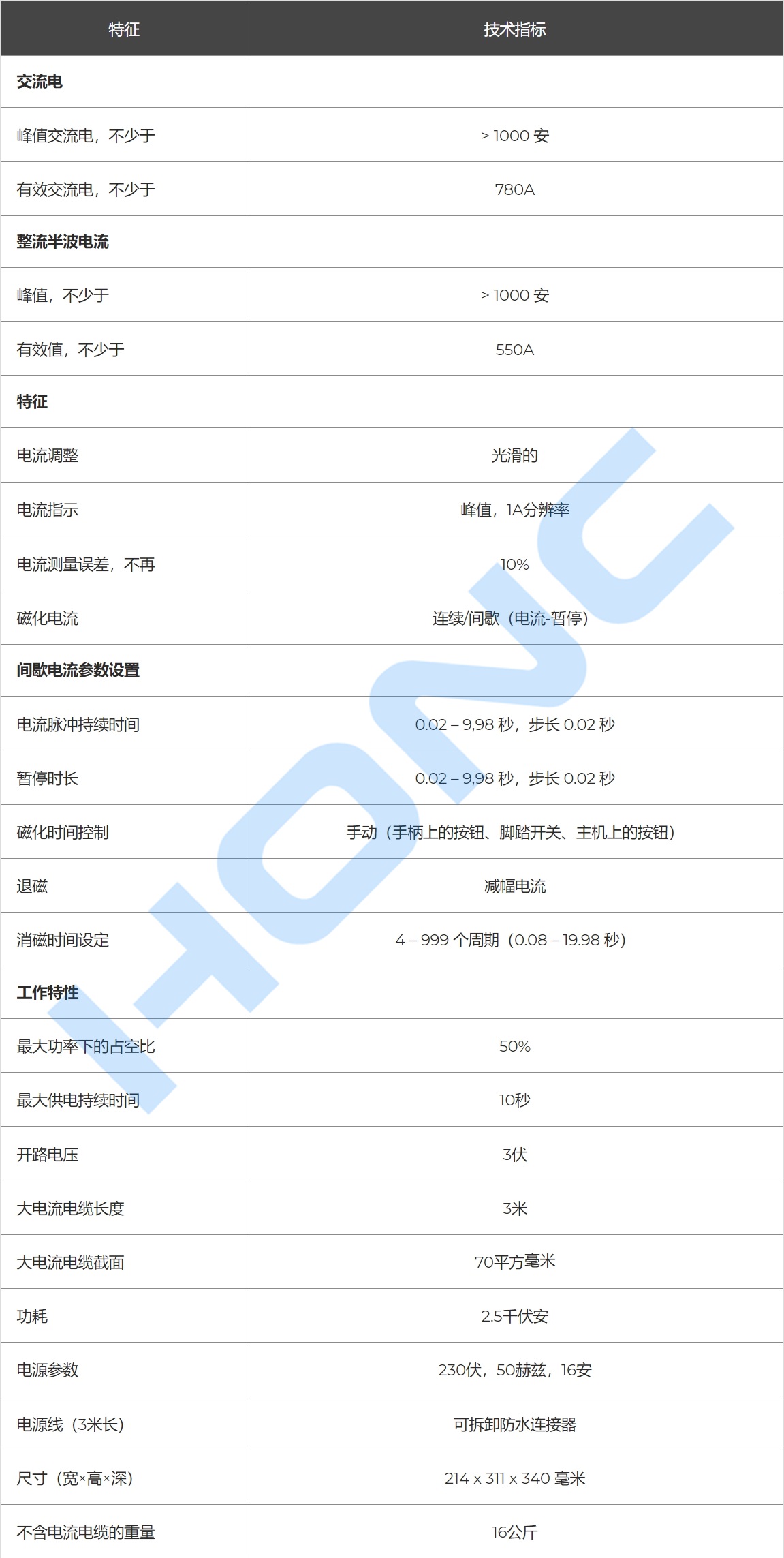

技術指標 Technical indicators
標準配置 Standard configuration
● 主機

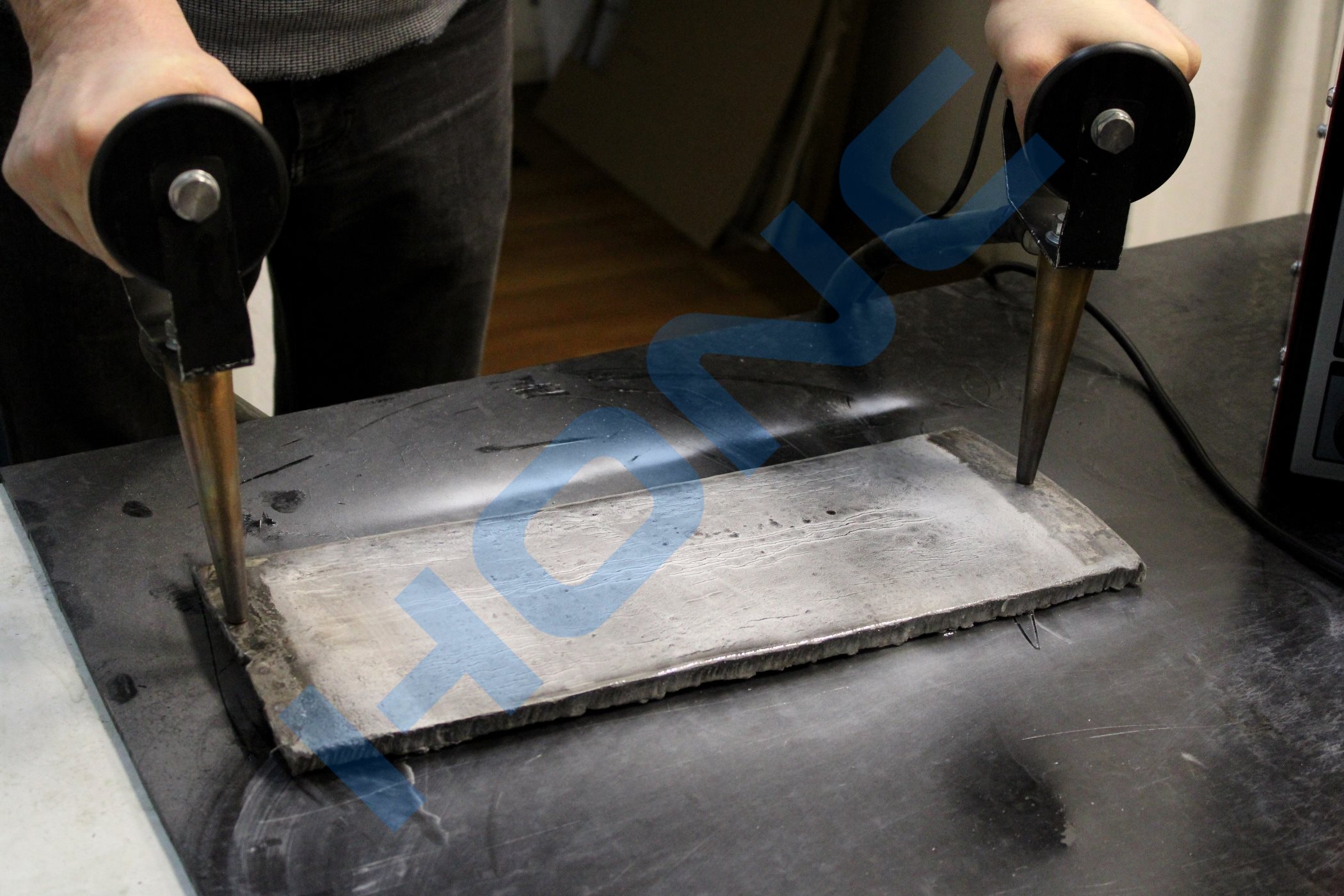

● 電流電纜長 3 米，橫截面積 70 毫米，配有手槍式握把和熔斷電極
● 電流電纜長 2.5 米，橫截面積 70 毫米，配有手槍式握把、熔斷電極和電流開關按鈕
● 電源線
● 操作手冊
選配附件 Optional accessories
● 磁力線圈
● 電流電纜、手柄
● 由不同金屬制成的熔化電極
● 非標準長度電源線
● 電流開/關腳踏開關

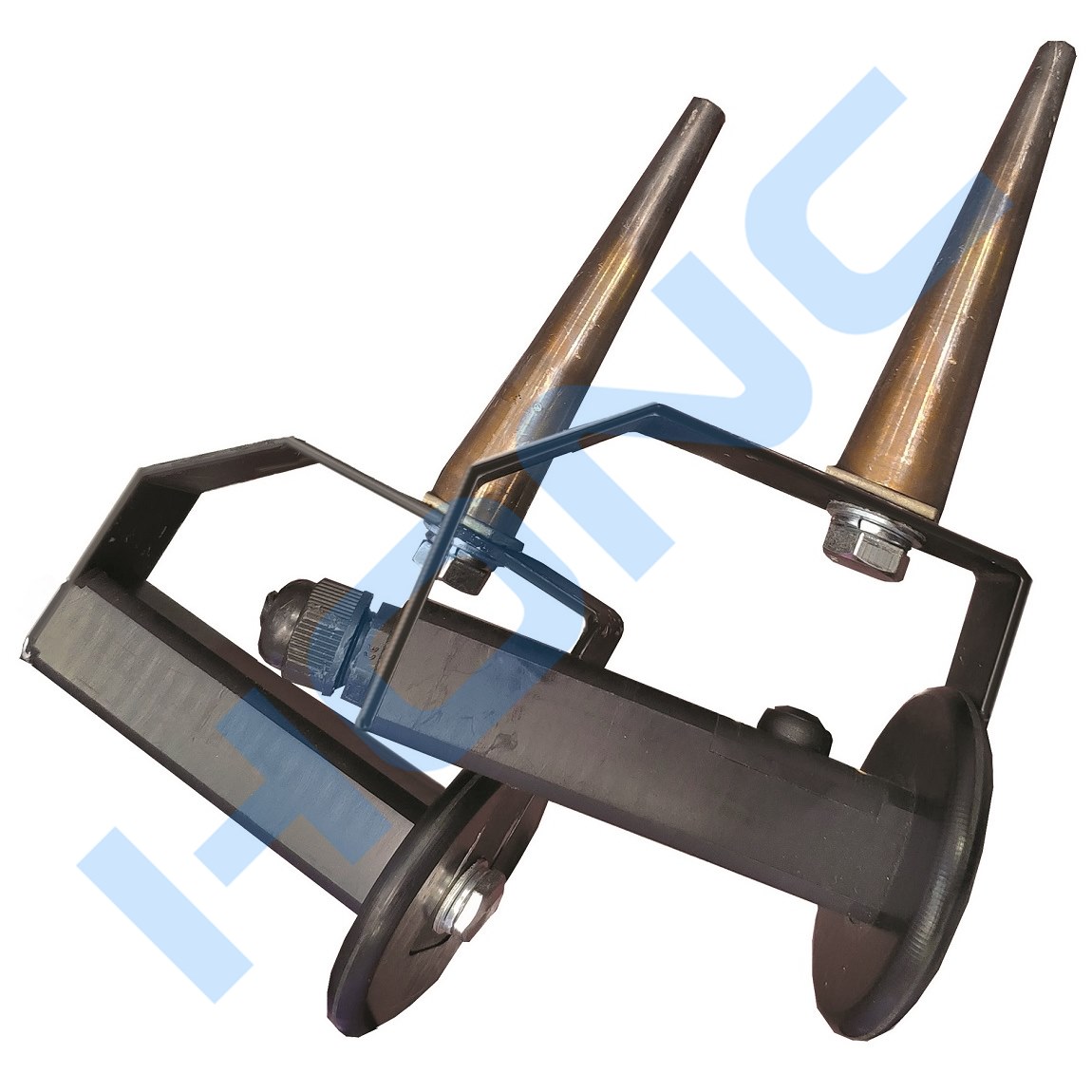

● 定制磁化裝置
● 手推車
