HB-TEST3000型 布氏計算機測試系統

 產品簡介   Product introduction

---

HB-TEST3000布氏計算機測試系統，通過最新的數字成像技術及圖像識別技術，對布氏壓痕進行自動分析及精確測量，消除人工讀數的疲勞及讀數誤差。整個測量過程可以在一秒中之內完成。

HB-TEST3000布氏計算機測試系統，在壓痕圖像上，自動尋找最符合壓痕特點的像素，高速分析，自動讀數。最多時，系統會對同一壓痕測量800個直徑，以保證高精度及高重復性。

HB-TEST3000布氏計算機測試系統，突破傳統壓痕讀取技術只能對表面光潔圖像進行測量的局限性，使系統可以在工業車間環境及工件上正常使用。對標準塊壓痕、有陰影壓痕、背景模糊壓痕、橢圓壓痕均自動測量。

 應用范圍   Applications

---

1、在天然狀態或退火狀態下鋼的布氏硬度值與抗拉強度值；

2、在精練淬火或淬火加回火狀態下鋼的布氏硬度值與抗拉強度值；

3、鑄鐵的布氏硬度；

4、黃銅鑄件的布氏硬度；

5、輾壓黃銅的布氏硬度；

6、紫銅的布氏硬度；

7、錫青銅合金的布氏硬度；

8、鋁合金鑄件的布氏硬度；

9、特別適用于工作現場對大型零部件進行布氏硬度的檢驗；

 性能特點   Performance characteristics

---

1．光學系統：兩組光學鏡頭，分別適用于不同直徑的壓痕測量。

2．?dāng)?shù)字成像：130萬工業級數字?jǐn)z像頭，最高分辨率1280X1024。

3．照明電源：220V交流電源或充電電池。

4．測量范圍：可測量壓痕范圍在1.2mm到6mm。

5．測量速度：一般情況下，自動測量時間度小于1秒。

6．測量方式：自動測量、對角測量、三點測量、四邊測量任選。

7．自動測量：先進的技術，自動讀數壓痕，精度及重復性均達到國際標準。

8．測量快速：壓痕的自動讀數時間，小于1秒。

9．適用性廣：可以對標準塊及壓痕進行進行自動測量，適用性廣泛。

10．攜帶方便：便攜式的專用箱，可以方便地?cái)y帶到工業車間等處。

11.．專業設計：專業設計的光學系統，成像清晰，保證讀數精度。

12．功能強大：具有單次測量、批量測量模式，自動計算最大、最小、平均值及均方差。

13．遵循標準：系統開發遵循國際標準ISO6506及GB231.1-3。

14．自主研發：可根據客戶要求，定制專用軟件及系統。

15．測量精度：對標準塊壓痕，自動測量誤差小于±1%，符合國際標準ISO6506要求。

16．重復精度：對同一壓痕，多次測量，重復誤差小于±1%，符合國際標準。

17．可提供中英文操作平臺。

18．可自行編輯測報告模板。

19．方便準確的硬度塊校準功能。

20．操作人員可實時的進行現場測量結果查詢工作。該測量系統會實時將測量結果儲存到系統中，并可隨時調出，并在測試結果中會顯示測量結果的統計信息。

布氏硬度測量中常見的讀數誤差

在實際測量中，經常遇到不同的測量人員讀取的壓痕直徑誤差較大。主要的原因有：

● 對壓痕邊緣特征點的認定有誤差

● 肉眼分辨和讀數的誤差

● 工件表面質量差造成讀數的誤差

主要功能：

● 使用功能：圖像拍攝，標定，圖像處理，幾何測量，文檔標注，相冊管理，定倍打印等；

● 自動測量：自動捕捉壓痕并測量壓痕直徑和計算出相應的布氏硬度值；

● 手動測量：手動測出壓痕，系統計算出相應的布氏硬度值；

● 硬度值轉換，有效驗證：系統可將測得的布氏硬度值HB轉換成其他對應硬度值，如HV，HR等；

● 數據統計：系統自動計算所測硬度的平均值、方差等統計值；

● 超標報警：自動標明異常值，當硬度超出規定值，自動報警；

● 測試報告：自動生成word或execl格式報告，報告模板可由用戶提供；

● 使用方便：點擊界面“運行”按鈕或按攝像頭按鈕，即可全自動完成全部工作；

● 抗噪性強：先進可靠的圖像識別技術，能處理復雜樣品表面的壓痕識別；兩種自動測量模式來處理極端情況；

● 單攝像頭，全量程：?jiǎn)蝹€(gè)攝像頭，兩個分辨率測量壓痕大小，1.2-6.0mm；

● 自動標定：系統提供標定功能，方便用于壓痕大小測量，可隨時標定；如配有標定網格，系統可自動對標定網格交叉點實行全圖標定以消除畸變帶來的測量誤差；

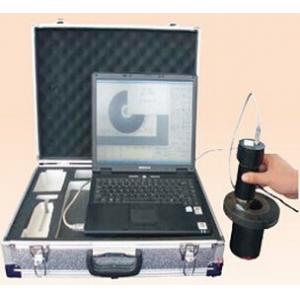

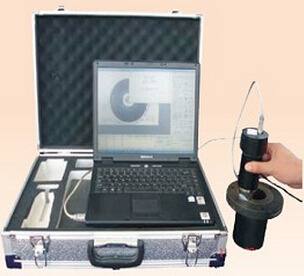

 標準配置   Standard configuration

---

1．布氏壓痕成像器

2．成像系統光源

3．軟件光盤

4．軟件加密鎖

5．系統專用箱

6、筆記本電腦

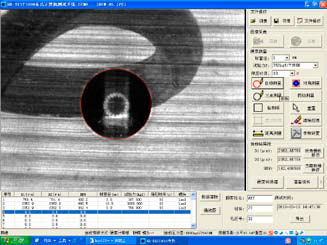

具有超凡的被測表面粗糙度的容忍度
