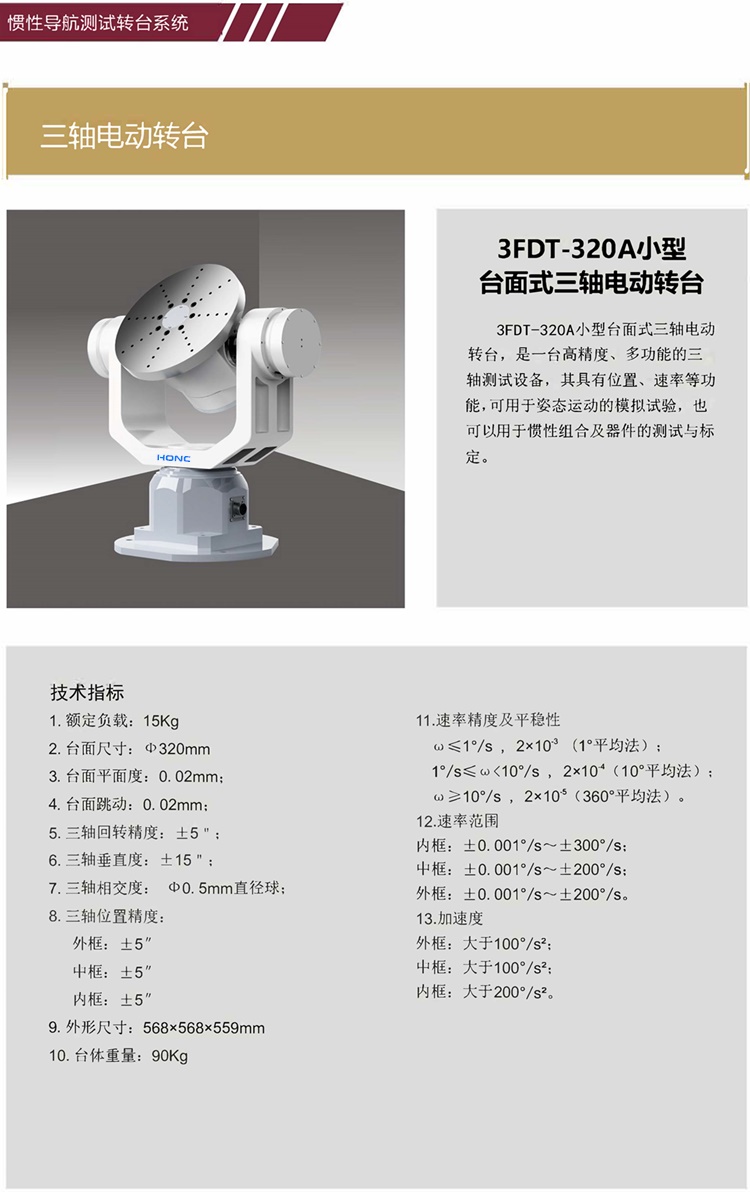

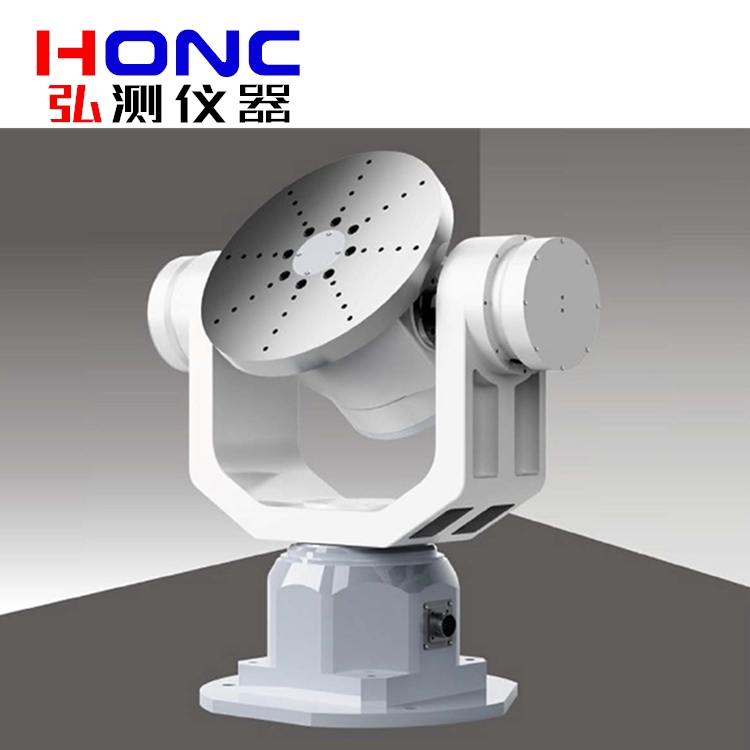

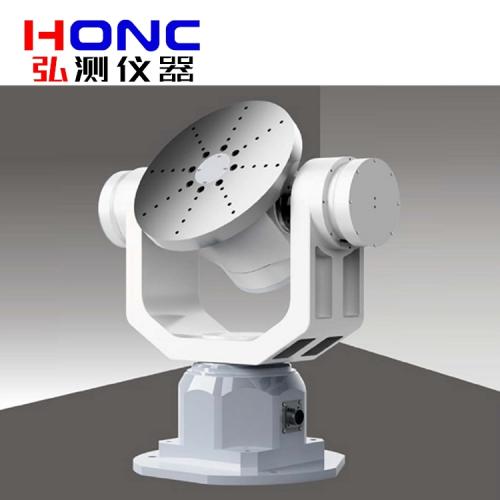

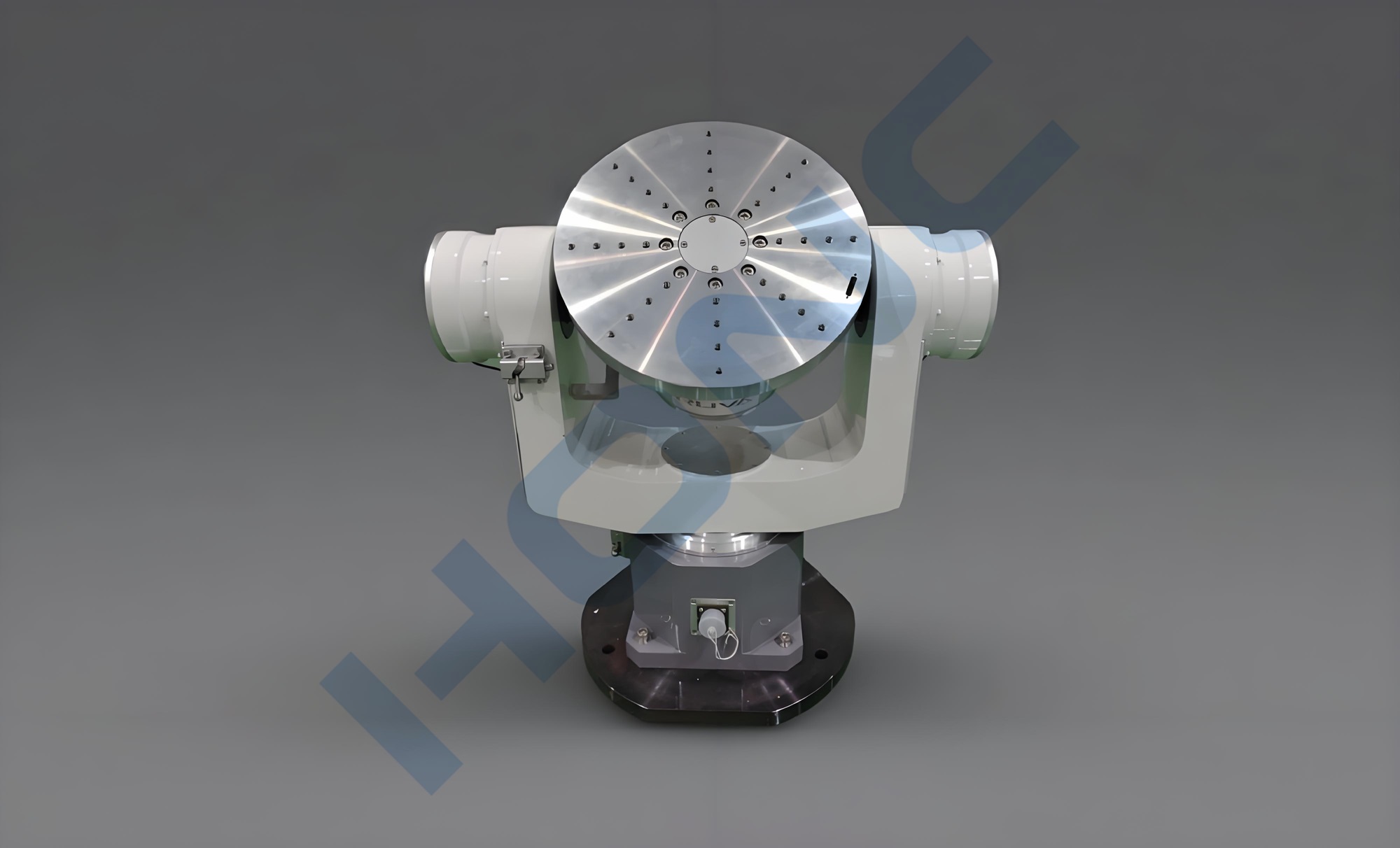

3FDT-320A型 小型臺面式三軸電動轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統(tǒng)/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
三軸電動轉臺是一種能夠實現三個獨立軸（通常為俯仰、滾轉和偏航）旋轉的設備，廣泛應用于航空航天、軍事、科研、工業(yè)自動化等領域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.

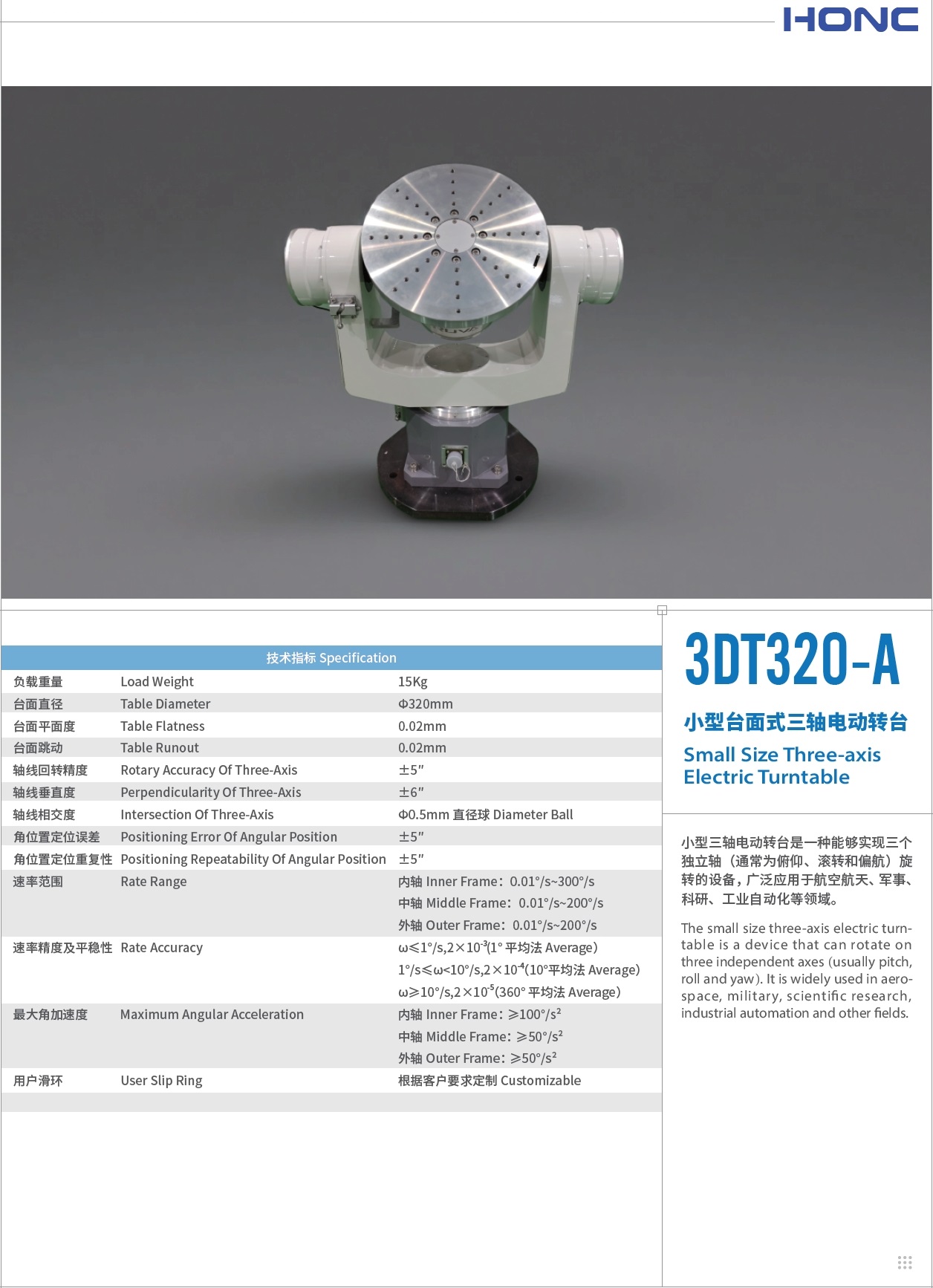

技術指標 Technical indicators
1.額定負載：15Kg；
2.臺面尺寸：Ф320mm；
3.臺面平面度：0.02mm；
4.臺面跳動：0.02mm；
5.三軸回轉精度：±5＂；
6.三軸垂直度：±6＂；
7.三軸相交度： Ф0.5mm直徑球；
8.三軸位置精度：
外框：±5″；
中框：±5″；
內框：±5″
9.外形尺寸：568×568×559 mm；
10.臺體重量：90Kg；
11.速率精度及平穩(wěn)性：
ω≤1°/s，2×10-3 (1°平均法）；
1°/s≤ω<10°/s，2×10-4 （10°平均法）；
ω≥10°/s，2×10-5 （360°平均法）。
12.速率范圍：
內框：±0.001°/s～±300°/s；
中框：±0.001°/s～±200°/s；
外框：±0.001°/s～±200°/s。
13.加速度：
外框：大于100°/s2；
中框：大于100°/s2；
內框：大于200°/s2；
