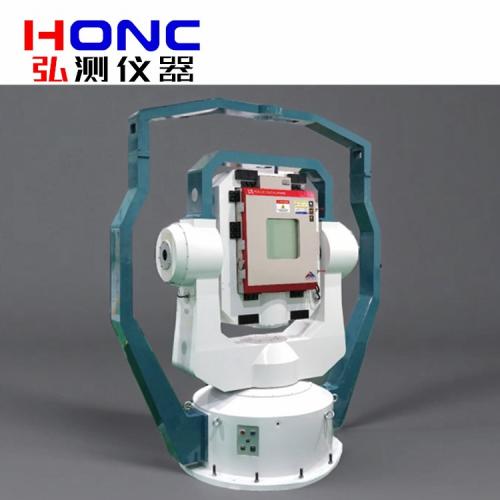

3DT-400FZ/WK型 三軸仿真溫箱轉臺【慣性導航測試轉臺】
3DT-400FZ/WK型 三軸仿真溫箱轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要,有電動和手動兩種驅動方式,按結構可分為單軸、雙軸和三軸轉臺等,具有位置、速率、搖擺、跟蹤等多種功能,用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.

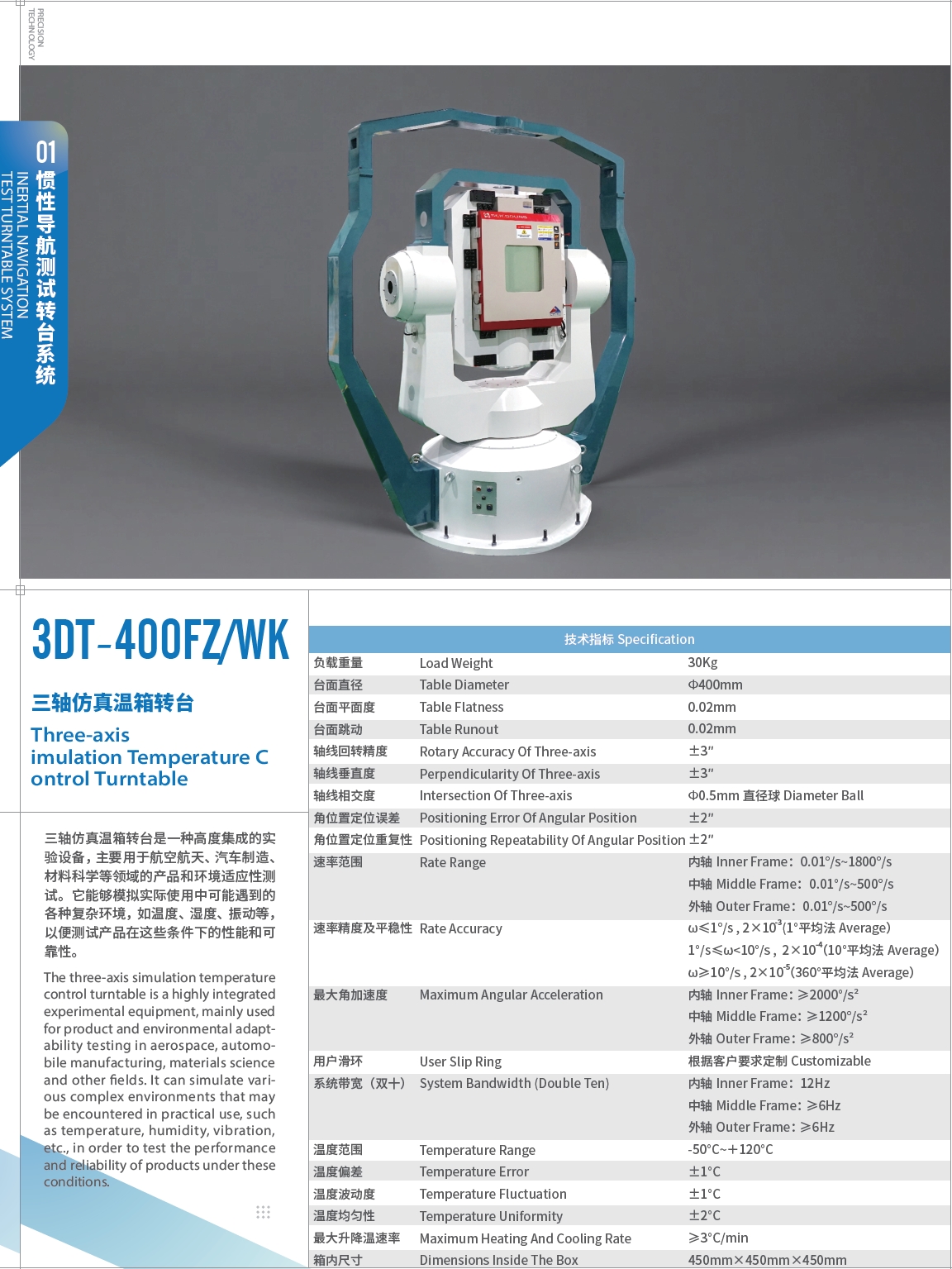

技術指標 Technical indicators
1,負載重量/Load Weight:30Kg;
2,臺面直徑/Table Diameter:Φ400mm;
3,臺面平面度/Table Flatness:0.02mm;
4,臺面跳動/Table Runout:0.02mm;
5,軸線回轉精度/Rotary Accuracy Of Three-axis:±3";
6,軸線垂直度/Perpendicularity Of Three-axis:±3";
7,軸線相交度/Intersection Of Three-axis:Φ0.5mm直徑球DiameterBall;
8,角位置定位誤差/Positioning Error Of Angular Position:±2";
9,角位置定位重復性/Positioning Repeatability Of Angular Position: ±2";
10,速率范圍/Rate Range:
內軸/Inner Frame:0.01/s~1800°/s;
中軸/Middle Frame:0.01/s~500°/s;
外軸/OuterFrame:0.01°/s~500°/s;
11,速率精度及平穩性/RateAccuracy:
ω≤1°/s,2×10-3(1°平均法Average);
1°/s≤ω<10°/s,2×10-4(10°平均法Average);
ω≥10°/s,2×10-5(360°平均法 Average);
12,最大角加速度/Maximum Angular Acceleration:
內軸/ Inner Frame:≥2000°/s2;
中軸/ Middle Frame:≥1200°/s2;
外軸/ Outer Frame:≥800°/s2;
13,用戶滑環/User Slip Ring:根據客戶要求定制/Customizable;
14,系統帶寬(雙十)/ System Bandwidth (Double Ten):
內軸/ Inner Frame:12Hz;
中軸/ Middle Frame:≥6Hz;
外軸/ OuterFrame:≥6Hz;
15,溫度范圍/Temperature Range:-50℃~+120℃;
16,溫度偏差/Temperature Error:±1℃;
17,溫度波動度/Temperature Fluctuation:±1℃;
18,溫度均勻性/Temperature Uniformity:±2℃;
19,最大升降溫速率/Maximum Heating And Cooling Rate:≥3℃/min;
20,箱內尺寸/Dimensions Inside The Box:450mm×450mm×450mm;
