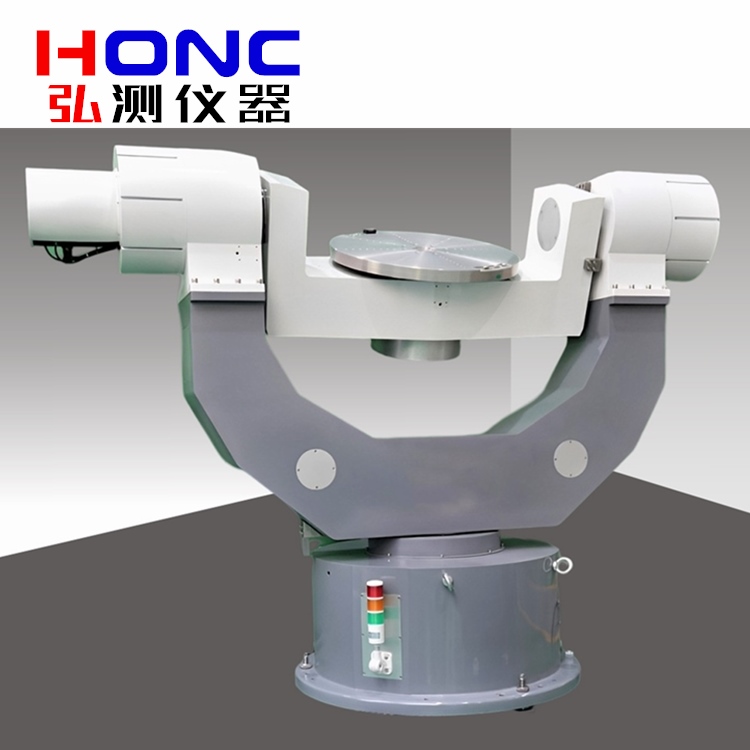

3DT-650A型 三軸導航抗干擾測試轉臺【慣性導航測試轉臺】
產品簡介 Product introduction
慣性導航測試轉臺系統/Inertial Navigation Test Turntable System
慣導測試轉臺根據需要，有電動和手動兩種驅動方式，按結構可分為單軸、雙軸和三軸轉臺等，具有位置、速率、搖擺、跟蹤等多種功能，用于各種慣性器件、慣性組合、隨動跟蹤裝置等的地面測試。
The inertial navigation test turntable,according to the needs, has two driving modes: electric and manual. According to the structure, it can be divided into single-axis, dual-axis and three-axis turntables. It has multiple functions such as position, rate, swing and track-ing, and is used for ground testing of various inertial devices, inertial units,follow-up tracking devices, etc.
三軸電動轉臺是一種能夠?qū)崿F(xiàn)三個獨立軸（通常為俯仰、滾轉和偏航）旋轉的設備，廣泛應用于航空航天、軍事、科研、工業自動化等領域。
The three-axis electric turntable is a device thatcanrotate onthreeindepen-dent axes (usually pitch, roll and yaw). It is widely used in aerospace, military,scientifc research, industrial automation and other fields.
技術指標 Technical indicators
1.方位轉速：≤20°/s；
2.方位運動范圍：360°連續；
3.方位加速度：≥20°/s2；
4.最大俯仰轉速：≤20°/s2；
5.俯仰運動范圍：-90°~+90°（水平方向為0°）；
6.俯仰加速度：≤20°/s2；
7.橫滾轉速：≥±10r/s；
8.橫滾運動范圍：0r/s~10r/s；
9.橫滾運動范圍：360°連續；
10.橫滾加速度：≥60°/s2；
11.三軸正交度：≤0.2°；
12.最大負載能力：≥20Kg；
13.碼盤分辨率：≤0.02°；
14.位置精度：≤±0.1°；
15.最大工件尺寸：≤φ600×450；
16.轉臺俯仰軸中心高度：2000mm(含底車高度)；橫滾軸臺面高度：1900mm(含底車高度)；
17.視場角：≤15°；
1.負載重量/Load Weight：20Kg；
2.臺面直徑/Table Diameter：Φ600mm；
3.臺面平面度/Table Flatness：0.02mm；
4.臺面跳動/Table Runout：0.02mm；
5.軸線回轉精度/Rotary Accuracy Of Three-Axis：±3"；
6.軸線垂直度/Perpendicularity Of Three-Axis：±3"；
7.軸線相交度/Intersection Of Three-Axis：Φ0.5mm直徑球/DiameterBall；
8.角位置定位誤差/Positioning Error Of Angular Position： ±0.1°；
9.速率范圍/Rate Range：
內軸/Inner Frame：≤3600°/s；
中軸/Middle Frame：≤20°/s；
外軸/Outer Frame：≤20°/s；
10.運動范圍/Rotation Range：
內軸/Inner Frame：連續旋轉 Continuous Rotation；
中軸/Middle Frame：-90°~+90°；
外軸/Outer Frame：連續旋轉/ Continuous Rotation；
11.最大角加速度Maximum Angular Acceleration：
內軸/Inner Frame：≥60°/s2；
中軸/Middle Frame：≥20°/s2；
外軸/Outer Frame：≥20°/s2；
12.用戶滑環/User Slip Ring：根據客戶要求定制/Customizable；
13.最大工件尺寸/Maximum Workpiece Size：Φ600×450mm；
14.視場角/View Angle：≤15°；
